Ako môžu normy distribúcie energie na staveniskách držať krok so zohrievaním globálnej infraštruktúry? Spoločnosť Ouyue Electric uviedla na trh vysokoochranný vonkajší ľavý a pravý dvojdverový box z nehrdzavejúcej ocele

I. Prečo musí byť rozvodná skriňa na stavbách oranžová?

Na stavbách nie je nápadná oranžová farba nikdy len pre dobrý vzhľad - je to bezpečnostný signál. Bezpečnostné normy pre staveniská v rôznych krajinách vo všeobecnosti vyžadujú, aby zariadenia na dočasnú distribúciu energie používali dobre rozpoznateľné varovné farby, ktoré operátorom a mechanickým vodičom umožňujú na prvý pohľad identifikovať umiestnenie zdroja energie v zložitých prostrediach a zároveň varujú neprofesionálov, aby sa vyhýbali.

TotoVonkajší ľavý a pravý dvojdverový box z nehrdzavejúcej ocele s ľavými a pravými dveramišpeciálne navrhnutý pre staveniská je natretý oranžovou vonkajšou priemyselnou farbou a má tri praktické funkcie: Po prvé, má vysokú rozlišovaciu schopnosť a spĺňa farebné normy pre bezpečnostné upozornenia na staveniskách; Po druhé, polyesterový práškový náter exteriérovej kvality je odolný voči starnutiu ultrafialovým žiarením a po dlhodobom vystavení slnečnému žiareniu nevybledne ani nepráši. Po tretie, základný materiál je vyrobený z nehrdzavejúcej ocele 304.

Aj keď dôjde k náhodnému poškriabaniu povlaku pri nárazoch na stavenisku, samotný základný materiál nehrdzavie. To je výhoda, ktorej sa tradičné železné krabice s práškovým nástrekom nevyrovnajú.

II. Horizontálna dvojdverová konštrukcia: Určená pre časté rozvody a údržbu na staveniskách

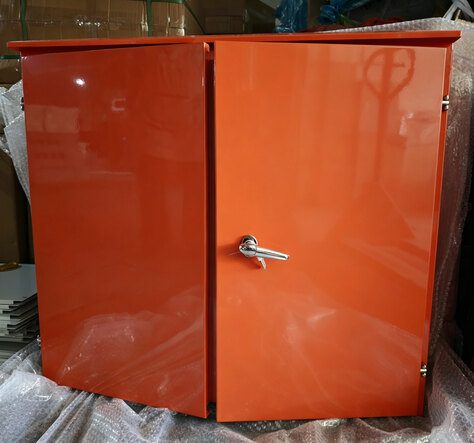

Na rozdiel od tradičných vertikálnych distribučných boxov má tento vonkajší ľavý a pravý dvojdverový box z nehrdzavejúcej ocele s ľavými a pravými dverami štvorcovú horizontálnu štruktúru boxu. Na vrchnej strane je vybavená protidažďovou šikmou vrchnou časťou, ktorá dokáže účinne zabrániť hromadeniu dažďovej vody na vrchu a presakovaniu do vnútra boxu. Šikmá horná časť a hlavné telo boxu sú vyrobené z rovnakého nerezového plechu, ktorý je vytvorený CNC ohýbaním v jednom kuse bez akýchkoľvek zvarových švov, čím sa z konštrukčného hľadiska eliminuje riziko netesnosti v hornej časti.

Skriňa má dvojdverový dizajn s ľavými a pravými dverami, ktoré je možné otvárať nezávisle. To umožňuje elektrikárom pri zapájaní alebo vykonávaní údržby otvárať iba dvierka na prevádzkovej strane, pričom opačnú stranu ponechajú zatvorenú, aby sa minimalizovalo prenikanie prachu a vlhkosti. Dvojdverová konfigurácia tiež poskytuje väčší pracovný priestor, vďaka čomu je obzvlášť vhodná pre stavebné projekty vyžadujúce časté úpravy konfigurácií okruhov.

Hlavné dvere na pravej strane sú vybavené chrómovaným zámkom kľučky pre bezpečné uzamknutie, zabraňujúce neoprávnenému prístupu alebo nesprávnemu zapojeniu. Pozdĺž okraja dverí je vložený súvislý vodotesný tesniaci pás vyrobený z EPDM penového materiálu s uzavretými bunkami, ktorý si dlhodobo udržuje stabilnú elasticitu pri teplotách od -40 °C do 120 °C, zaisťuje spoľahlivý výkon aj v drsnom stavebnom prostredí vystavenom slnku, dažďu a extrémnym teplotným výkyvom, čím sa dosahuje celkové krytie IP65. Záves dverí využíva pánty z nehrdzavejúcej ocele, ktoré umožňujú plynulé otváranie a zatváranie a zároveň odolávajú hrdzi. V spodnej časti krytu je predinštalovaných viacero okrúhlych otvorov na vstup/výstup káblov, pričom každý z nich je vybavený gumovými priechodkami na ochranu izolácie kábla pred prerezaním o kovové hrany a zároveň poskytuje účinnú odolnosť voči prachu a vode.

III. Detaily vnútornej konfigurácie: Sekundárna rozvodná elektrická skrinka, ktorá spĺňa bezpečnostné normy

Po otvorení dvojitých dverí sa plne zobrazí elektrická konfigurácia vo vnútri vonkajšieho ľavého a pravého dvojdverového boxu z nehrdzavejúcej ocele. Všetky výbery komponentov a spôsoby zapojenia sú v súlade s bezpečnostnými predpismi pre dočasné používanie elektriny na staveniskách.

Hlavný obvod: 400A hlavný vypínač, viditeľné prerušovacie body zaisťujú bezpečnosť pri vypnutí

Priehľadný istič v plastovom obale je inštalovaný na ľavom konci prívodného vedenia ako hlavný vypínač s menovitým prúdom 400 A a dvojitou ochranou proti preťaženiu a skratu. Priehľadný dizajn plášťa umožňuje priamy pohľad na stav otvárania a zatvárania vnútorných kontaktov, čím sa dosiahne "viditeľný bod zlomu" - pred údržbou môžu elektrikári vizuálne potvrdiť, že hlavný obvod bol úplne odpojený bez toho, aby sa museli spoliehať na kontrolky.

Žltý, zelený a červený trojfázový vodič, modrý neutrálny vodič a žltozelený dvojfarebný uzemňovací vodič sú všetky pripojené pod hlavným vypínačom. Všetky sú odlíšené národnými štandardnými farbami a kabeláž je úhľadná a štandardizovaná. Káble sú usporiadané a vedené cez káblové žľaby, aby sa zabránilo kríženiu a neporiadku, čím sa znižuje riziko skratov spôsobených trením vedenia.

Ochrana vetvy: istič hore, prúdový chránič (RCD) dole – každý stroj má vlastný vypínač a prúdový chránič.

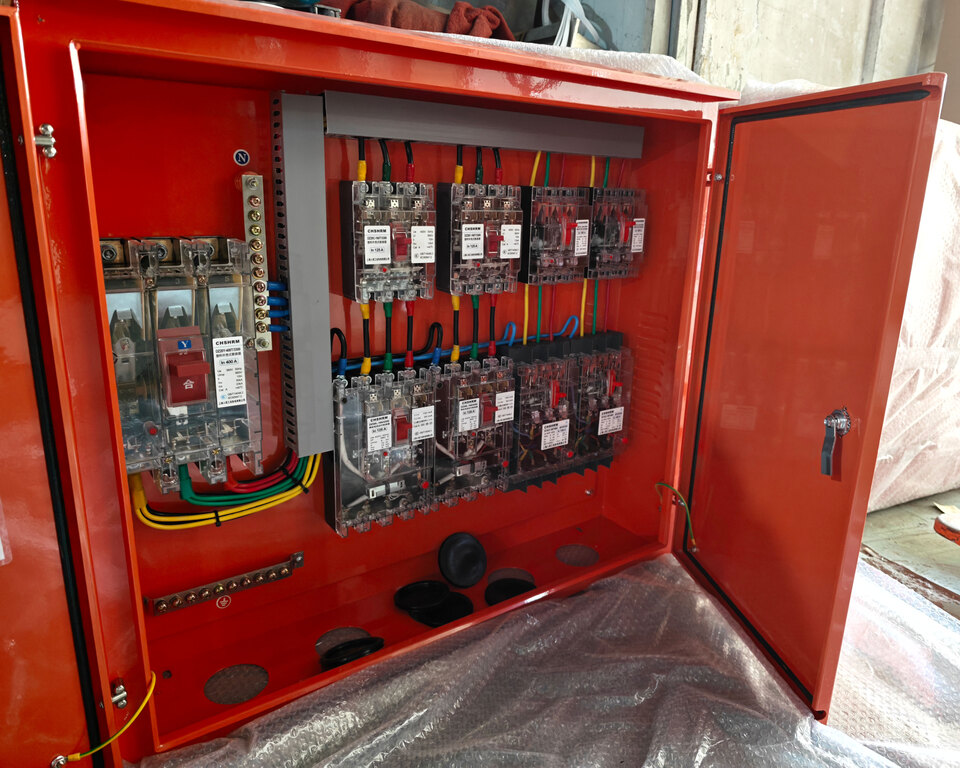

Napravo od hlavného vypínača je obvod rozdelený do dvoch radov: horný rad tvoria ističe odbočiek, zatiaľ čo spodný rad obsahuje ističe so zabudovanou ochranou proti zvyškovému prúdu (RCD), čím sa dosahuje štandardná konfigurácia „jeden stroj, jeden vypínač, jeden prúdový chránič“. Každé stavebné zariadenie je nezávisle pripojené k vyhradenému ističu a RCD. Ak sa na niektorom zariadení vyskytne zvodový prúd alebo preťaženie, vypne sa iba tento konkrétny obvod a ostatné zariadenia zostanú nedotknuté.

Spínač odbočiek je zvyčajne dimenzovaný na 125 A, vďaka čomu je prispôsobiteľný pre stavebné zariadenia rôznych úrovní výkonu – od malých elektrických nástrojov až po vysokovýkonné zváračky a napájanie vežových žeriavov – čo umožňuje flexibilnú konfiguráciu. Všetky ističe odbočiek majú priehľadné kryty, ktoré umožňujú vizuálnu kontrolu stavu kontaktov každého okruhu cez priehľadný panel bez toho, aby bolo potrebné počas rutinných kontrol vypínať napájanie alebo otvárať kryt.

Uzemňovací systém: Nezávislá neutrálna tyč a uzemňovacia tyč, trojfázový päťvodičový systém TN-S

Skriňa je vybavená nezávislými nulovými tyčami (N tyče) a uzemňovacími tyčami (PE tyče), ktoré sa používajú na centralizované zapojenie nulového vodiča a ochranného uzemňovacieho vodiča. Táto konštrukcia zaisťuje spoľahlivú ochranu uzemnenia a je v súlade s trojfázovým päťvodičovým príkonom TN-S - v celom systéme je ochranný nulový vodič (PE) a pracovný nulový vodič (N) prísne oddelený a kryt zariadenia je vždy bezpečne uzemnený.

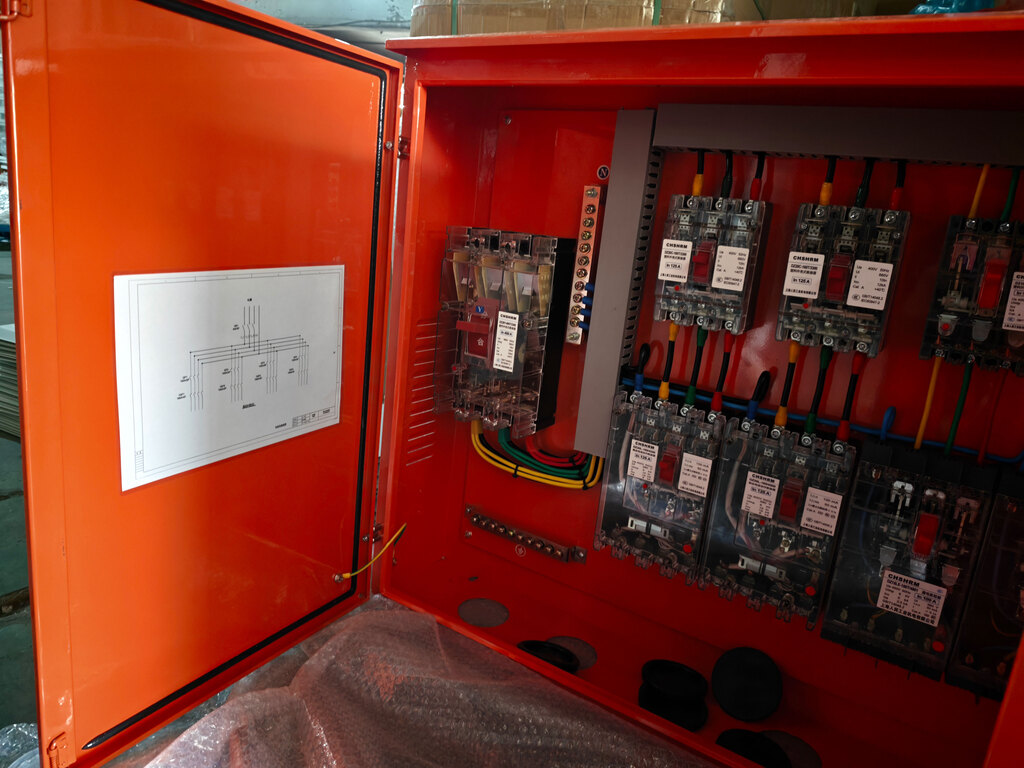

Na vnútornej strane dvierok skrinky je nalepený prehľadný schematický diagram elektrického systému, ktorý označuje smer obvodu a konfiguráciu spínača, čo je vhodné pre elektrikárov na rýchlu identifikáciu porúch a tiež umožňuje rôznym tímom rýchlo pochopiť štruktúru systému pri striedavej práci.

Dizajn odvodu tepla: Otvory na odvod tepla na bočných doskách znižujú nárast prevádzkovej teploty

Bočné panely boxu sú navrhnuté s viacerými sadami otvorov na odvádzanie tepla, ktoré tvoria prirodzené kanály konvekcie vzduchu. To môže metabolizovať vnútorné teplo počas nepretržitej prevádzky zariadenia a znížiť prevádzkovú teplotu komponentov. Vnútro otvorov na odvádzanie tepla je vybavené sieťkami proti hmyzu, ktoré zabraňujú vniknutiu hmyzu a spôsobeniu skratov a zároveň zabraňujú zatekaniu veľkého množstva stavebného prachu.

IV. So zrýchľovaním výstavby globálnej infraštruktúry sa zrýchľuje aj rozvoj trhu stavebných rozvodných boxov

Uvedenie tohto nerezového vonkajšieho ľavého a pravého dvojdverového boxu sa zhoduje s novou fázou zrýchleného globálneho rozvoja infraštruktúry. Politiky a investície vo viacerých veľkých ekonomikách podporujú trvalý rast dopytu po zariadeniach na distribúciu energie na staveniskách:

Spojené štáty:Podľa zákona o investíciách do infraštruktúry a pracovných miest podpísaného v roku 2021 plánujú USA investovať 1,2 bilióna dolárov počas osemročného obdobia do oblastí, ako sú cesty, mosty, verejná doprava, železnice, letiská, prístavy, energetické siete a širokopásmové pripojenie. Táto rozsiahla iniciatíva v oblasti infraštruktúry znamená značný dopyt po dočasnej elektrickej energii na staveniskách, vďaka čomu sú vyhovujúce rozvodné skrine na mieste nevyhnutnosťou pred začatím akéhokoľvek projektu.

Blízky východ:Super projekty, ako napríklad budúce mesto NEOM v Saudskej Arábii, rozvoj cestovného ruchu pri Červenom mori a rozširovanie mesta Dubaj, pokračujú v napredovaní. Staviská v celom regióne bežne čelia extrémnym environmentálnym výzvam vrátane vysokých teplôt, piesočných búrok a intenzívneho ultrafialového žiarenia, ktoré kladú vyššie požiadavky na ochranu elektrických krytov, odolnosť voči poveternostným vplyvom a bezpečné uzamykacie mechanizmy.

Juhovýchodná Ázia:Krajiny ako Vietnam, Indonézia a Filipíny zrýchľujú svoje procesy industrializácie a urbanizácie, pričom sa vo veľkom spúšťajú infraštruktúrne projekty vrátane priemyselných parkov, prístavov a diaľnic. Zariadenia na distribúciu energie na staveniskách na týchto trhoch prechádzajú modernizáciou z nízkych štandardov na medzinárodné, čím sa výrazne zvyšuje dopyt po rozvodných skriniach s vysokou ochranou.

Európa:Iniciatíva EÚ v oblasti infraštruktúry „Global Gateway“ a projekty prepojenia s krajinami, ktoré nie sú členmi EÚ, naďalej napredujú, zatiaľ čo očakávania týkajúce sa rekonštrukcie Ukrajiny ďalej zvyšujú dopyt po dočasných zariadeniach na distribúciu energie na európskom stavebnom trhu. Certifikácia CE a stupeň krytia IP65 sú základnými požiadavkami pre vstup do európskych stavebných projektov. Vonkajší ľavý a pravý dvojdverový box z nehrdzavejúcej ocele od spoločnosti Ouyue Electric už získal certifikáciu CE a prešiel testovaním IP65, čo mu dáva výhodu prvého ťahu v súlade.

Podľa priemyselných výskumných inštitúcií sa očakáva, že celosvetové výdavky na elektrické zariadenia v stavebnom sektore porastú priemerným ročným tempom približne 5 – 6 %, pričom veľkosť trhu do roku 2028 prekročí 80 miliárd USD. Očakáva sa, že dopyt po stavebných rozvodných skriniach bude rásť rýchlejšie ako celkový trh stavebných elektrických zariadení.

V. Vstúpte na globálny trh distribúcie elektrickej energie na stavenisku s vyhovujúcimi produktmi

Či už ste čínsky inžiniersky dodávateľ zapojený do projektov zámorskej infraštruktúry alebo distribútor dodávajúci zariadenia na distribúciu energie na miestne trhy, spoločnosť Ouyue Electric vám môže poskytnúť ľavú a pravú vonkajšiu dvojdverovú skrinku z nehrdzavejúcej ocele, ktorá spĺňa medzinárodné bezpečnostné normy na mieste, pričom využíva výrobné možnosti našej továrne a certifikácie zhody.

Po potvrdení výkresov produktu môže byť hotový produkt dodaný už do 7 dní.Zašlite nám prosím elektrické požiadavky vášho projektu alebo špecifikácie krytu a my vám poskytneme kompletný balík služieb vrátane riešení elektrickej konfigurácie, certifikačných dokumentov a rýchleho plánovania prototypov.
