Vonkajšia sériová výroba z nehrdzavejúcej ocele s bielym nástrekom proti dažďu skutočné fotografie: Od striekania karosérie, vytvrdzovania vodotesných gumových pásikov až po úplnú analýzu vnútornej štruktúry

I. Karoséria je nastriekaná a čaká na montáž dverného panelu

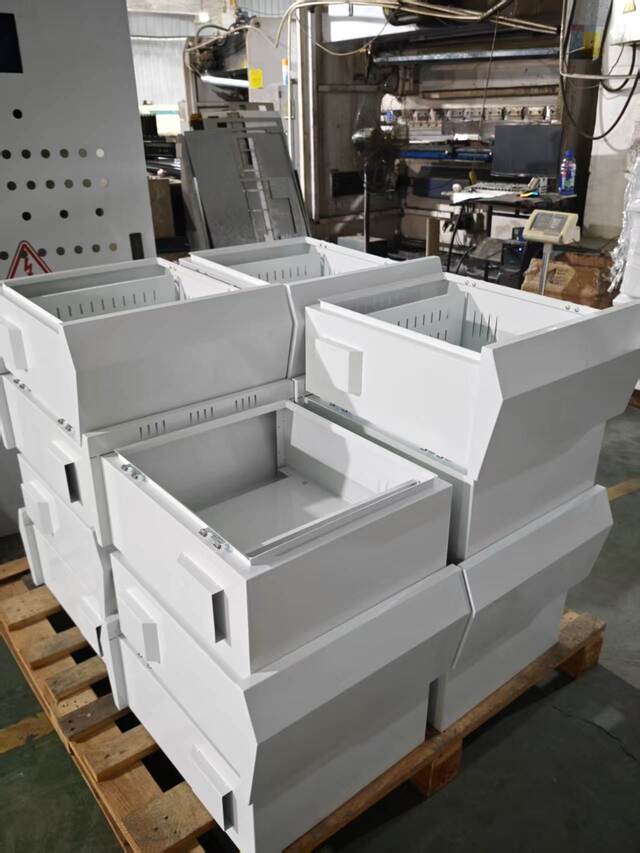

Na prvej skutočnej fotografii sú desiatky bielych korpusov škatúľ z nehrdzavejúcej ocele, ktoré boli nastriekané, naskladané vrstvu po vrstve a čakajú na vytvrdnutie gumených pásikov dverného panelu pred konečnou montážou. Každý povrch krabice je pokrytý rovnomerným a jemným bielym elektrostatickým práškovým náterom. Rohy sú úhľadne ohnuté a zvary sú hladké a plné.

Táto séria krabíc je vyrobená z nehrdzavejúcej ocele 304 ako základného materiálu a je potiahnutá vonkajšou elektrostatickou práškovou bielou. Biely náter má praktické funkcie vo vonkajších scenároch - svetlý povrch odráža tepelné žiarenie slnečného žiarenia. Vo vysokoteplotnom letnom prostredí môže byť povrchová teplota bieleho boxu o 8-12°C nižšia ako teplota tmavošedej krabice, čo pomáha znižovať nárast teploty vo vnútri boxu a predlžuje životnosť komponentov. To je tiež dôvod, prečo vonkajšie rozvodné skrine na európskom a blízkovýchodnom trhu vo všeobecnosti uprednostňujú biely náter.

II. Vodotesná gumová lišta pre dverný panel je nainštalovaná. Po vytvrdnutí je možné zostaviť

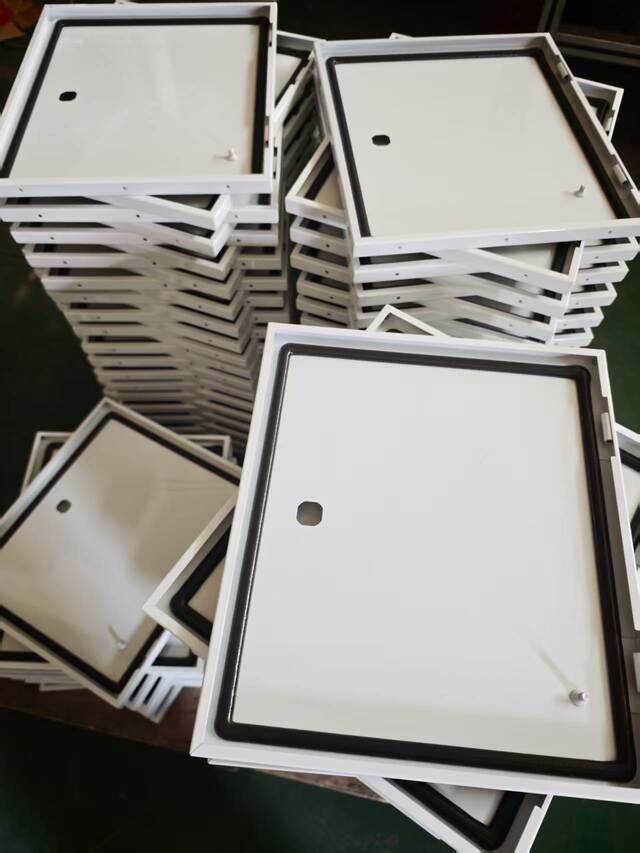

Na druhom obrázku sú dverné panely, ktoré sú zladené s touto dávkou krabíc. Výplň dverí je doplnená bielym nástrekom a v okrajoch sú zapustené súvislé čierne vodotesné gumové lišty. V súčasnosti je v štádiu vytvrdzovania gumených pásov a stojí. Gumový pásik je vyrobený z EPDM (etylén propyléndiénový monomérny kaučuk) penového materiálu s uzavretými bunkami. Je zapustený do tesniacej drážky na vnútornej strane dvierok boxu pomocou špeciálneho lepiaceho zariadenia a celý kruh je utesnený bez akýchkoľvek prestávok.

Dôvodom pre usadenie tesniaceho pásu a jeho vytvrdnutie po inštalácii je to, že lepidlo na zadnej strane pásu EPDM po zapustení potrebuje dostatok času na úplné spojenie s drážkou z nehrdzavejúcej ocele, čím sa zabráni následnej delaminácii alebo deformácii. Okrem toho sa v páse počas stláčania a vkladania vyvíja vnútorné napätie; ponechanie v pokoji umožňuje materiálu znovu získať svoju prirodzenú elasticitu, čím sa zabráni nerovnostiam povrchu spôsobeným uvoľnením napätia po montáži.

Po vytvrdnutí každej šarže tesniacich pásikov dverných panelov vykonávajú inšpektori kvality náhodné kontroly rovinnosti tesniaceho povrchu a konzistencie odskoku pásu.

Pred odoslaním sa celé krabice podrobia testovaniu dažďom alebo vzorkovaniu vzduchotesnosti IP65, aby sa overilo, či tesniaci výkon spĺňa normy. EPDM penové tesniace pásy s uzavretými bunkami vybrané spoločnosťou Ouyue Electric majú dlhodobý rozsah prevádzkových teplôt od -40 °C do 120 °C, pričom si zachovávajú stabilný odraz a tesniace vlastnosti aj po rokoch vystavenia vonkajšiemu slnečnému žiareniu a dažďu.

III. Demontáž vnútorných konštrukčných prvkov nerezovej rozvodnej skrine

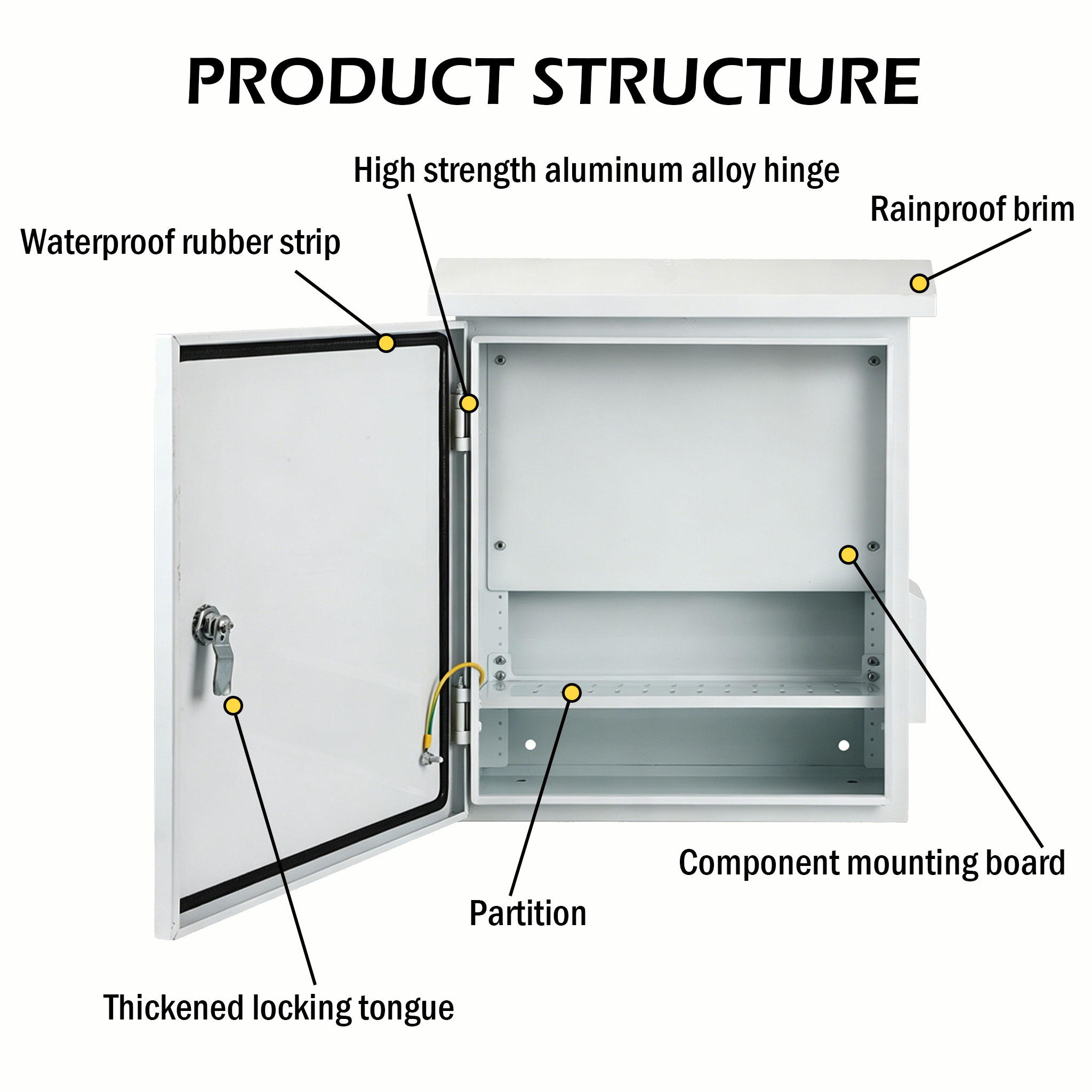

Tretí obrázok ukazuje vnútornú štruktúru plne zostavenéhoNerezová vonkajšia dažďová rozvodná skriňa. Päť kľúčových komponentov je jasne viditeľných a rozobratých kus po položke nasledovne:

1. Otočný jazykový zámok

Výplň dverí je vybavená nerezovým jazýčkovým zámkom. Keď je jazýček zatvorený, pevne zviera zámkovú dosku na vnútornej strane rámu dverí krabice, aby sa zabezpečilo, že panel dverí bude tesne uzavretý a tesniaca lišta je stlačená. Jadro zámku je vyrobené z nehrdzavejúcej ocele 304, ktorá je odolná proti hrdzi a zaseknutiu. Podľa požiadaviek zákazníka môžu byť voliteľné zámky s univerzálnym kľúčom, trojuholníkové zámky s ochranou proti krádeži alebo zámky s lisovaným otváraním s pružinou, pričom všetky podporujú dávkové prispôsobenie.

2. Vodotesný gumený pásik

Z vnútornej perspektívy je jasne vidieť, že čierna vodotesná gumová lišta EPDM je úplne rozmiestnená po vnútornom kruhu dverného panelu bez akýchkoľvek švov a zlomov. Pri zatvorenom dvernom paneli je gumový pás rovnomerne vtlačený medzi panel dverí a rám dverí boxu, čím sa vytvorí súvislá elastická tesniaca plocha, ktorá zabraňuje presakovaniu dažďovej vody, prachu a vlhkosti cez medzeru dverí.

3. Okraj odolný voči dažďu

Horná časť boxu je vybavená šikmou okrajovou štruktúrou, ktorá sa rozširuje dopredu. Funkciou tohto ohybového dizajnu je viesť dažďovú vodu stekajúcu po stene alebo nad boxom do oblasti vzdialenej od dverovej medzery, čím sa zabráni hromadeniu vody pozdĺž horného okraja dverného panelu a presakovaniu do tesniacej plochy. Okraj klobúka a hlavné telo boxu sú vyrobené z rovnakého kusu dosky pomocou CNC ohýbania a sú vytvorené z jedného kusu. Nie je potrebné zváranie a nehrozí riziko úniku zvaru.

4. Montážna doska komponentov

Vnútro boxu je vybavené odnímateľnými pohyblivými montážnymi doskami na upevnenieističov, stýkače, svorkovnice a ďalšie komponenty. Inštalačná doska je vyrobená z pozinkovaného oceľového plechu alebo nerezového plechu a je pripevnená k zapusteným kolíkom na zadnej strane krabice pomocou skrutiek. Odnímateľný dizajn znamená, že zákazníci môžu dokončiť predmontáž a zapojenie komponentov mimo krabice a potom nainštalovať celú dosku do krabice, čím sa zlepší efektívnosť inštalácie na mieste.

5. Priečka

Vnútro boxu je možné vybaviť kovovými priečkami podľa požiadaviek zákazníka, deliacimi priestor vo vnútri boxu na samostatné elektrické priečky. Funkcie prepážky zahŕňajú: dosiahnutie fyzickej izolácie obvodov rôznych napäťových úrovní, oddelenie hlavného obvodu od riadiaceho obvodu alebo poskytnutie nezávislého tieniaceho priestoru pre špecifické komponenty. Prepážka je pripevnená k držiaku priečky vo vnútri krabice skrutkami a jej polohu je možné flexibilne nastaviť podľa výkresov zákazníka.

IV. So skutočnými výrobnými linkami vás pozývame na overenie kvality

Či už potrebujete štandardnú vonkajšiu rozvodnú skriňu odolnú proti dažďu alebo neštandardné teleso skrine hlboko prispôsobené podľa projektových výkresov, Ouyue Electric môže dodať rozvodnú skriňu z nehrdzavejúcej ocele, ktorá obstojí v teste vonkajšieho použitia s výrobnými schopnosťami a štandardmi kontroly kvality zdroja továrne.

Výroba hotového výrobku trvá len 7 dní po potvrdení výkresov výrobku.Vitajte, ak chcete poslať svoje technické požiadavky alebo špecifikácie krabice. Čo najskôr poskytneme návrhy riešení a vzorové plánovanie.
