Búrková sezóna vonkajšia rozvodná skriňa ako na ochranu pred bleskom? Analýza návrhu uzemnenej medenej tyče a prepäťovej ochrany rozvodnej skrine z nehrdzavejúcej ocele

I. Úder blesku nielen rozdelí strechu -- prečo vonkajšie rozvodné skrine potrebujú ochranu pred bleskom?

Keď blesk zasiahne budovu alebo priľahlý pozemok, okamžitý prúd môže dosiahnuť veľkosť od desiatok kiloampérov až po stovky kiloampérov. Tento veľký prúdový impulz ohrozuje vonkajšie rozvodné skrine prostredníctvom dvoch primárnych ciest:

1. Priamy úder blesku: Blesk priamo zasiahne rozvodnú skriňu alebo pripojené káble. Aj keď je pravdepodobnosť tohto scenára nízka, akonáhle k nemu dôjde, vnútorné vybavenie rozvodnej skrine je okamžite takmer úplne zničené.

2. Indukovaný úder blesku a prepätie v elektrickej sieti: Oveľa bežnejší scenár nastáva, keď blesk zasiahne vzdialené elektrické vedenie alebo komunikačný kábel a vytvorí prepätie, ktoré sa šíri pozdĺž vodiča do rozvodnej skrine; alternatívne, úder blesku do susednej zeme indukuje prepätie na prívodných a výstupných kábloch rozvodnej skrine prostredníctvom intenzívnych elektromagnetických impulzov. Toto "nepriamo prenášané" rázové napätie môže dosiahnuť niekoľko tisíc voltov, čo ďaleko presahuje výdržné napätie konvenčných elektronických komponentov, prerazí dosky plošných spojov a okamžite vyhorí výkonové moduly.

V aplikačných scenároch vrátane vonkajších bezpečnostných monitorovacích distribučných boxov, distribučných boxov nabíjacích staníc a distribučných boxov komunikačných základňových staníc má vnútorné vybavenie vysokú hodnotu aktív a prísne požiadavky na nepretržité napájanie. Preto ochrana pred bleskom nie je voliteľná pomocná funkcia, ale povinná konštrukčná požiadavka.

II.Uzemňovací systém nerezová rozvodná skriňa -- základný základ ochrany pred bleskom

Nerezová rozvodná skriňa slúži ako akritický článok v systémoch ochrany pred bleskom a uzemnenia s jeho jadrom komponenty podrobne popísané takto:

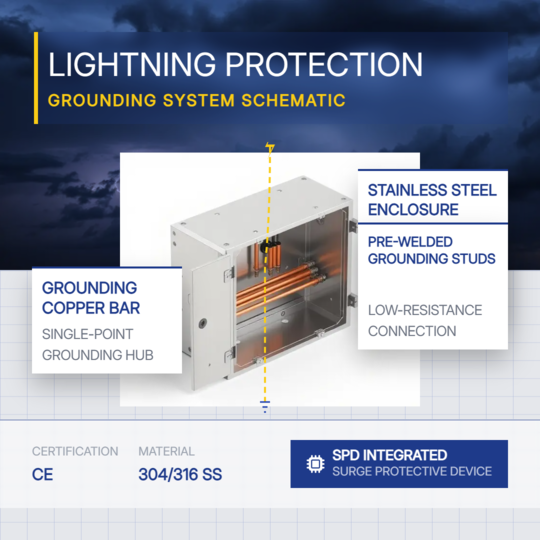

1.Uzemňovacia medená tyč: Konvergenčná križovatka pre všetky ochranné uzemňovacie vodiče

Uzemňovacia medená tyč namontovaná vo vnútri rozvodná skriňa je jadrom kompletného uzemňovacieho systému rozvádzača. The vyhradený uzemňovací vodič bleskozvodu, uzemňovací vodič bleskozvodu skrinku a ochranné uzemňovacie vodiče všetkých pripojených zariadení všetky sa zbiehajú v tejto križovatke pred pripojením k uzemňovacej sieti cez hlavný uzemňovací vodič. Táto medená tyč je vyrobená z mosadze, ktorá ponúka vynikajúcu elektrickú vodivosť a odolnosť proti korózii. Porovnané s pozinkovanými železnými tyčami, mosadzné tyče nekorodujú po dlhodobej prevádzke, a ich prechodový odpor zostáva stabilný bez toho, aby sa časom zvyšoval.

Kľúčová funkčná hodnota uzemnenia medená tyč v systémoch ochrany pred bleskom je zarovnaná s princíp "jednobodového uzemnenia": všetky ochranné dôvody zariadenia zbiehajú na rovnakom mieste, čo zabraňuje sekundárnemu poškodeniu zariadenia spôsobené rozdielmi potenciálov vyvolanými viacerými rozptýlenými uzemňovacími bodmi. Pri okamžitom výboji bleskového prúdu krátkodobo vysoko na uzemňovacej medenej tyči sa vytvorí potenciál. Ak však ohrádky a signálne uzemnenia všetkých pripojených zariadení sú elektricky ekvipotenciálne pripojený k tejto medenej tyči, nevznikne žiadny nebezpečný potenciálny rozdiel medzi rôznymi časťami vybavenia.

2. Puzdro z nehrdzavejúcej ocele: Inherentné ekvipotenciálne teleso

Telo skrinky z nehrdzavejúcej ocele 304 je elektricky vodivá ako integrovaná štruktúra. Akonáhle je krabicový kryt spoľahlivý pripojený k uzemňovacej medenej tyči tvorí celá krabica ekvipotenciál telo s efektom Faradayovej klietky. Aj keď vonkajšie elektromagnetické pole sa drasticky zmení, elektromagnetické prostredie vo vnútri boxu zostáva relatívne stabilný. Istú mieru poskytuje aj krabica tienenie a útlm pre vnútorné elektromagnetické impulzy. Medzitým, ekvipotenciálne lepená skriňová nadstavba zaisťuje, že obsluhujúci personál nebude hrozí nebezpečenstvo úrazu elektrickým prúdom [v prípade poruchy izolácie systému].

III. Kontrola pred dažďom -Tri záležitosti týkajúce sa systému ochrany pred bleskom vonkajších rozvodov krabice

Pre vonkajšie rozvodné boxy už dal do prevádzky sa odporúča, aby personál obsluhy a údržby vykonajte nasledujúce kontroly pred príchodom búrky vysoko rizikové obdobie:

1. Vizuálna kontrola uzemnenia spojenia:

Skontrolujte, či sú všetky svorky na uzemňovacej medenej lište bezpečne upevnené, či je izolačná vrstva uzemňovacieho vodiča neporušené a či má povrch medenej tyče silnú oxidáciu alebo hrdzu. Ak zistíte akékoľvek uvoľnenie, ihneď ho utiahnite; ak je nejaká korózia nájsť, okamžite vymeňte príslušný komponent.

2. Odpor uzemnenia meranie:

 Na meranie použite špecializovaný tester odporu uzemnenia uzemňovací odpor hlavnej uzemňovacej elektródy rozvodnej skrine. Ak nameraná hodnota presiahne 10 ohmov, skontrolujte uzemňovaciu elektródu korózii, zlom, alebo skontrolujte, či okolitá pôda nie je príliš suchá. Pridajte ďalšie uzemňovacie elektródy alebo použite činidlo na zníženie odporu potrebné.

3.Kontrola stavu SPD:

Väčšina SPD sú vybavené okienkom indikátora stavu, kde zelená farba znamená normálne prevádzky a červená signalizuje poruchu vyžadujúcu výmenu. SPD budú postupne degradovať po absorpcii viacerých rázov. Keď sa stavové okno zmení na červené indikuje, že interný varistor zlyhal a musí sa vymeniť v a včasným spôsobom; inak funkcia ochrany pred bleskom zlyhá fungovať normálne.

IV: OUYUE Electrical poskytuje rýchle prispôsobenie vonkajšie dažďové rozvodné boxy

Spoľahlivé riešenie ochrany pred bleskom pre vonkajšie rozvodné skrine pochádza zo štandardizovanej konštrukčnej úrovne dizajn krytu, zahŕňajúci ekvipotenciálne pripojenie z uzemňovacia medená tyč ku krytu z nehrdzavejúcej ocele, ako aj cesta od predinštalovaných uzemňovacích skrutiek k montážnej základni SPD. Ouyue Nerezové rozvodné skrine Electric sú vybavené štrukturovaným uzemňovací systém z výroby, ktorý poskytuje štandardizovaný a spoľahlivý základ platforma pre stavbu ochrany pred bleskom, každodennú prevádzku a údržbu pre koncových užívateľov.

 Po potvrdení výkresov produktu, hotové výrobky je možné dodať na distribúciu do 7 kalendárnych dní. Či už požadujete štandardnú konfiguráciu alebo hlboko prispôsobený blesk ochranné riešenie, odošlite svoje technické špecifikácie a my to urobíme promptne vám poskytne odporúčania na riešenie a ukážku výroby časovej osi.
