Bola uvedená na trh nová rozvodná skriňa XL-21 od Ouyue Electric a prvá várka je určená pre Južnú Kóreu

I. Delená horná a spodná konštrukcia

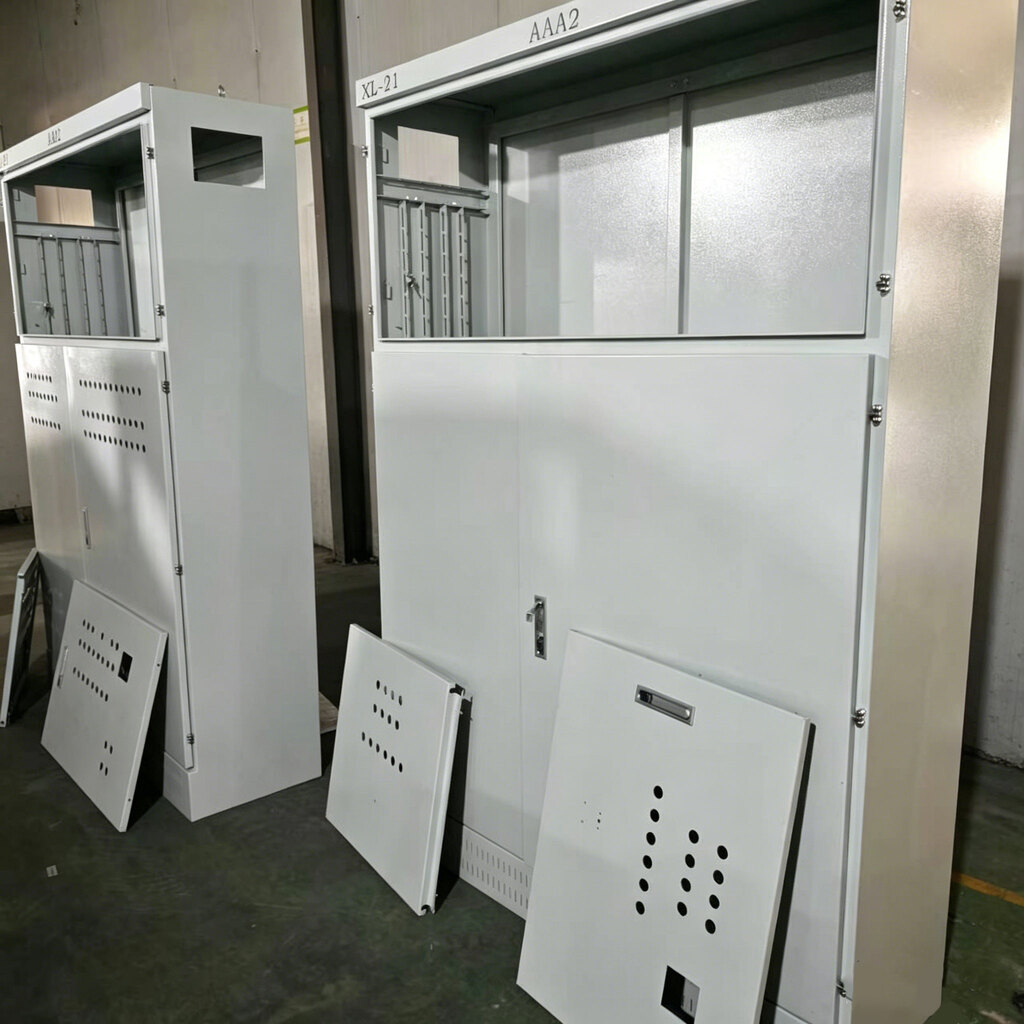

Prvá skutočná fotografia ukazuje celkový vzhľad rozvodnej skrine XL-21. Skriňa má rozdelený dizajn hornej a dolnej konštrukcie, jasne rozdeľuje funkčné oblasti na dva nezávislé priestory, horný a dolný.

Horná časť: Oblasť pozorovacieho okienka prístroja

Na vrchnej strane skrine je vyhradená priehľadná pozícia na inštaláciu okna na usporiadanie ampérmetrov, voltmetrov, kontroliek, prepínačov a iných meracích a zobrazovacích komponentov. Operation and maintenance personnel do not need to open the cabinet door. Cez okno dokážu čítať elektrické parametre a zisťovať prevádzkový stav v reálnom čase, čo výrazne zlepšuje efektivitu pri každodennej kontrole a zisťovaní porúch. Vrchná časť skrine je vyhradená pre identifikačné pozície, ktoré je možné podľa požiadaviek zákazníka prelepiť číslami obvodov, štítkami zariadení alebo bezpečnostnými výstražnými štítkami.

Spodná časť: Pracovný priestor hlavného vypínača

The main switch operation compartment at the bottom of the cabinet is equipped with an independent door lock. Povrch dvierok skrine je vybavený viacerými sadami kruhových otvorov na odvod tepla, ktoré tvoria predné a zadné konvekčné vzduchové kanály so zadnou doskou na odvod tepla rovnakej špecifikácie na zadnej strane skrine. Pri zabezpečení vetrania a odvodu tepla je priemer okrúhlych otvorov kontrolovaný v bode rovnováhy medzi prevenciou prachu a odvodom tepla, čím sa znižuje vniknutie prachu. Dvere skladu sú vybavené špeciálnym mechanickým zámkom, ktorý zabraňuje neoprávneným osobám v ich nesprávnej obsluhe a spĺňa požiadavky na riadenie elektrickej bezpečnosti priemyselných lokalít.

II. Vnútorný nastaviteľný inštalačný systém: Jedna sada skrine je kompatibilná s viacerými schémami rozvodu energie

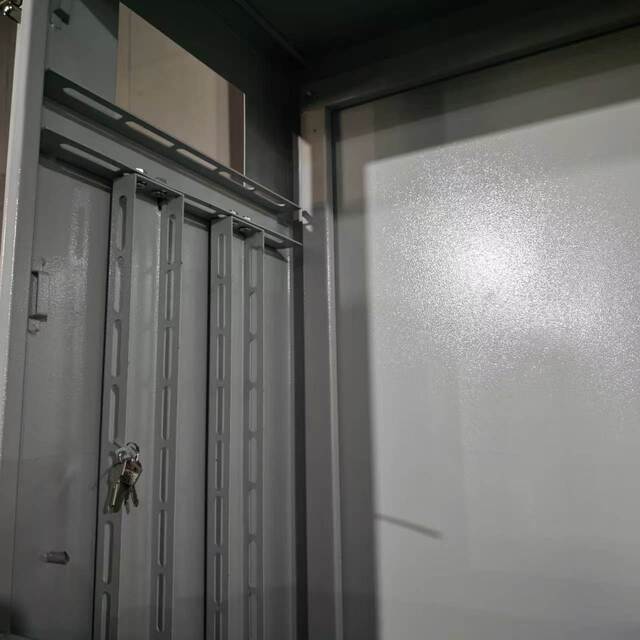

Druhá skutočná fotografia sa zameriava na vnútorné konštrukčné detaily rozvodnej skrine XL-21, ktorá zobrazuje najdôležitejšiu konštrukčnú vlastnosť tohto produktu - plne nastaviteľný inštalačný systém.

Predinštalujte viacero sád nastaviteľných inštalačných stĺpikov

The interior of the cabinet is pre-installed with multiple longitudinal installation columns, each with long holes. The installation guide rails and installation plates can be freely adjusted in height up and down along the columns. To znamená, že tú istú skriňu je možné flexibilne prispôsobiť rôznym špecifikáciám lisovaných ističov, AC stýkačov, tepelných relé a medených prípojníc podľa aktuálneho plánu distribúcie energie. Či už ide o hlavný vypínač 200A alebo 630A a či ide o konfiguráciu s viacerými slučkami alebo s niekoľkými slučkami, inštalačné pozície je možné usporiadať podľa potreby bez potreby výmeny skrine.

Priestory skladu sú nezávislé a silná a slabá elektrina sú oddelené

Prístrojová oblasť a priestor hlavného vypínača sú oddelené kovovými priečkami, aby sa dosiahlo oddelené vedenie pre silnú a slabú elektrinu. Tento dizajn má dva významné významy: Po prvé, elektromagnetické rušenie generované veľkým prúdom v hlavnom obvode je izolované v spodnom oddelení a neovplyvní presnosť merania prístrojov a signálnych vedení v hornom oddelení. Secondly, when inspecting the main switch, keep the upper instrument circuit isolated to reduce the risk of accidental touch. Deliaca doska si vyhradzuje otvory na vedenie vodičov a na miestach priechodu káblov sú umiestnené gumené ochranné otvory, aby sa zabránilo prerezaniu izolačnej vrstvy.

III. Oceľový plech valcovaný za studena + elektrostatický práškový náter: Poskytuje dlhodobú ochranu pre vnútorné rozvody energie

Napájacia rozvodná skriňa XL-21 je vyrobená z vysoko kvalitnej ocele valcovanej za studena, tvarovaná integrovaným rezaním laserom a CNC ohýbaním, s rohmi zmontovanými pomocou skrutkových spojov. V porovnaní s plne zváranými konštrukciami, skrutkovaná zostava zaisťuje štrukturálnu integritu a zároveň ponúka väčšie pohodlie pri demontáži, údržbe a výmene alebo modernizácii vnútorných komponentov.

The cabinet surface is treated with electrostatic powder coating, featuring a matte gray-white finish. Compared to traditional paint spraying, electrostatic powder coating offers stronger adhesion and superior resistance to impact and corrosion. Vo vnútorných priemyselných prostrediach – ako sú dielne, továrne a rozvodne – zostáva odolný pri dlhodobom používaní bez odštiepenia alebo hrdzavenia. Matný sivo-biely náter poskytuje čistú, modernú estetiku, ktorá dopĺňa štandardizovaný dizajn distribučných miestností v rôznych priemyselných prostrediach.

Každá skrinka je štandardne vybavená zadným panelom s vetracími otvormi, ktoré sú zarovnané s kruhovými vetracími otvormi na dverách, aby vytvorili prirodzený kanál prúdenia vzduchu. Dvere sú vybavené špeciálnym mechanickým zámkom a kľúče sú centrálne spravované, aby sa zabezpečilo, že do priestoru hlavného vypínača majú prístup len oprávnení elektrikári, čím sa zabráni neoprávnenému vstupu.

IV. Export do Južnej Kórey: Kompatibilné so zámorskými priemyselnými štandardmi distribúcie energie

Táto séria rozvodných skríň XL-21 bola prispôsobená pre kórejského klienta s prispôsobením napäťovej úrovne, výberom špecifikácie prípojníc a rozmermi skrine upravenými podľa technických požiadaviek zákazníka. Juhokórejský trh s priemyselnou distribúciou energie kladie na zariadenia dve kľúčové požiadavky: po prvé, štandardizovaná izolácia zón vysokého a nízkeho napätia; po druhé, kompatibilita pri inštalácii vnútorných skríň – výrobné linky často vyžadujú úpravy konfigurácií napájacích obvodov na základe meniacich sa výrobných úloh a nastaviteľný montážny systém presne spĺňa túto flexibilnú požiadavku.

Z Číny do Južnej Kórey je námorná nákladná trasa krátka a colné odbavenie je vysoko efektívne. Ouyue Electric poskytuje štandardné exportné obaly prispôsobené pre kórejský trh: fumigované drevené debny s vlastnou bublinkovou fóliou tlmiacou vložkou a oddelené priehradky na skrinky a príslušenstvo na zaistenie bezpečnosti produktov počas námornej prepravy aj vnútrozemskej prepravy.

V. Prispôsobte si svoje riešenie distribúcie energie od XL-21

TheRozvodná skriňa XL-21je najnovším úspechom spoločnosti Ouyue Electric v oblasti distribúcie priemyselnej energie. Od nastaviteľného inštalačného systému po štruktúru deleného skladu, od procesu práškového lakovania oceľových plechov valcovaných za studena až po pohodlie montáže a údržby skrutiek, každý dizajn je orientovaný na scenáre skutočného použitia.

Výroba hotového výrobku trvá len 7 dní po potvrdení výkresov výrobku. Či už potrebujete štandardnú konfiguráciu alebo hĺbkové prispôsobenie podľa projektových výkresov, uvítame, ak nám pošlete svoje technické požiadavky. Poskytneme vám návrhy riešení a vzorové plánovanie.
