Ako môžu vonkajšie kovové rozvodné skrine udržať spoľahlivú prevádzku pri vysokých letných teplotách?

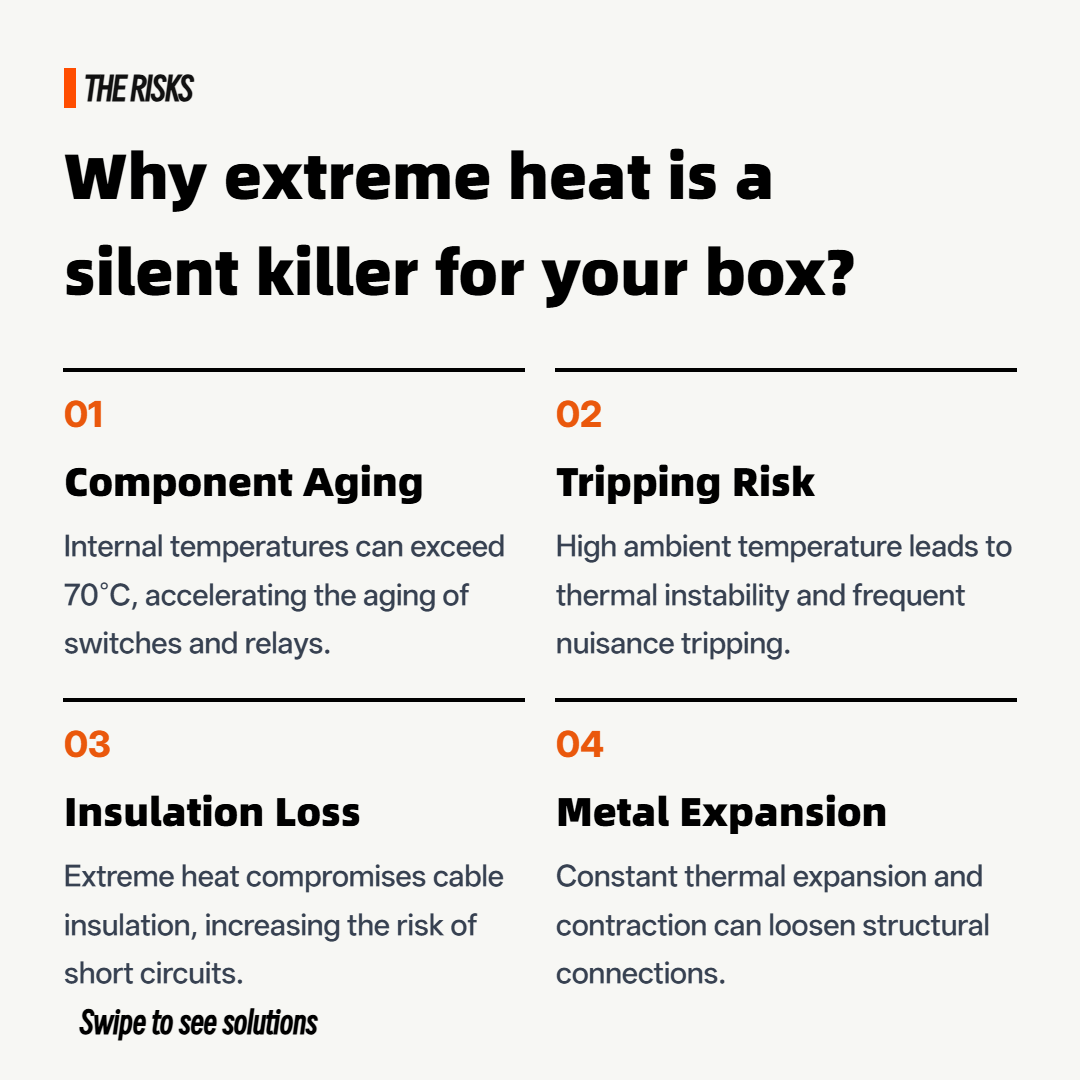

Hlavné riziká vysokej teploty pre kovové rozvodné skrine

Ako sa blíži leto, neustále vysoké teploty a intenzívne slnečné žiarenie predstavujú možnosť poškodenia vonkajších elektrických zariadení.Kovové rozvodné skrine, pri dlhodobom vystavení intenzívnemu slnečnému žiareniu môže mať vnútornú teplotu ďaleko presahujúcu teplotu okolia, čo môže následne spôsobiť poruchu ističov, urýchliť starnutie elektronických komponentov, znížiť izolačný výkon a dokonca viesť k požiarom.

Ako sa teda efektívne vysporiadať s vysokými teplotami a intenzívnym slnečným žiarením, aby sme zaistili bezpečnú a spoľahlivú prevádzku rozvodných skríň v úmorných horúčavách? Tento článok poskytuje odborné výklady z pohľadu analýzy zdroja tepla, riešení odvodu tepla, konštrukčného návrhu a výberu materiálu.

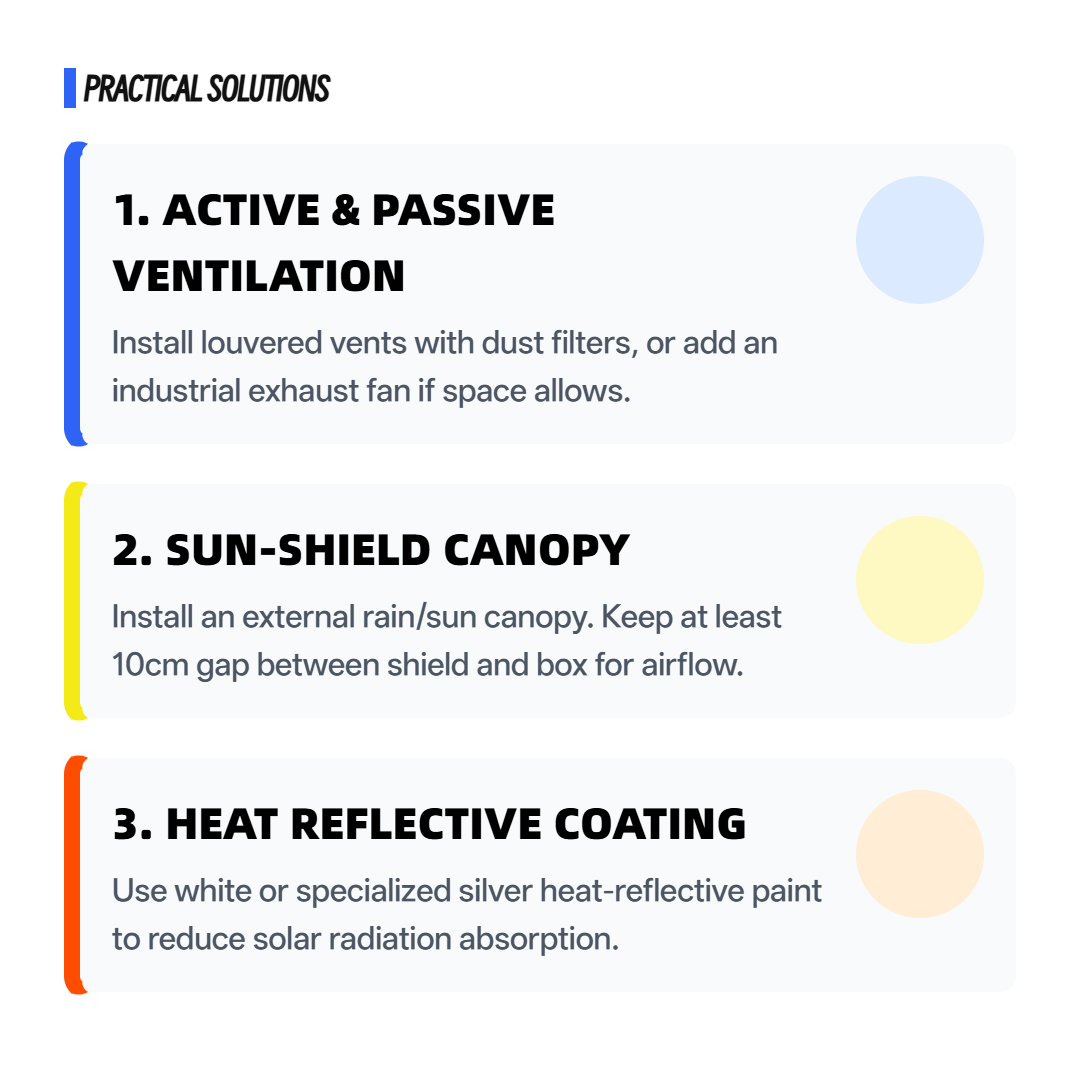

Riešenie odvodu tepla rozvodnej skrine: Kombinácia pasívneho a aktívneho

1. Prirodzený odvod tepla konvekciou (pasívny)

• Konštrukcia vetracieho otvoru: Vstupy vzduchu sú umiestnené v spodnej časti boxu a výstupy vzduchu sú umiestnené v hornej časti alebo na oboch stranách. Horúci vzduch stúpa a vytvára "komínový efekt". Odporúča sa, aby pomer plochy vstupu a výstupu vzduchu nebol menší ako 1:1,2 a mali by byť usporiadané striedavo, aby sa zabránilo vniknutiu dažďovej vody.
• Žalúzie: Všetky vetracie otvory sú vybavené žalúziami odolnými proti dažďu, ktoré vyrovnávajú odvod tepla a ochranu.
• Dvojvrstvová horná izolácia: Prijíma dvojvrstvovú štruktúru vonkajšieho horného krytu a vnútornej izolačnej dosky s medzerou 10-15 mm v strede, čo môže účinne zabrániť priamemu slnečnému žiareniu a vedeniu tepla.

2. Nútený odvod tepla (aktívny)

Ak je teplo generované zariadeniami vo vnútri boxu vysoké (ako sú frekvenčné meniče, nabíjacie moduly, veľkokapacitné spínané zdroje), alebo v oblastiach s extrémne vysokými teplotami v lete, malo by sa použiť aktívne chladenie.

• Axiálny ventilátor: Nainštalujte ventilátor s ochrannou sieťkou na hornú alebo bočnú stranu boxu a skombinujte ho s prepínačom na reguláciu teploty (nastavte počiatočnú teplotu, napríklad 40 °C), aby ste dosiahli vetranie podľa potreby. Odporúčaný objem vzduchu je ≥100 CFM a stupeň ochrany je IP54 alebo vyšší.
• Výmenník tepla: Pre vonkajšie boxy s vysokými požiadavkami na tesnenie (ako sú komunikačné základňové stanice) možno použiť doskové alebo jadrové výmenníky tepla na prenos vnútorného tepla von bez vnášania prachu a vlhkosti.
• Priemyselná klimatizácia: Keď je potrebné stabilne regulovať vnútornú teplotu pod 35 ℃ a existuje požiadavka na antikondenzáciu, je možné nakonfigurovať malú skriňovú klimatizáciu (s chladiacim výkonom 300-2000 W).

3. Konštrukčný návrh a optimalizácia výberu materiálu

Farba krabice a náter

1. Výber farieb: Svetlé farby (napríklad RAL 7035 svetlošedá, RAL 9003 signálna biela) absorbujú približne o 30-40% menej slnečného žiarenia ako tmavé farby. Pri dlhodobom pôsobení slnka v exteriéri sa odporúča uprednostniť svetlé farby.
2. Tepelnoizolačný náter: Tepelne izolačný náter s pridanými dutými keramickými mikroguľôčkami alebo možno zvoliť izolačnú vrstvu z polyuretánovej peny (hrúbka 10-20 mm), ktorá výrazne znižuje vedenie tepla z povrchu škatule do interiéru.

Slnečník a spôsoby inštalácie

1. Nainštalujte slnečnú clonu: Nainštalujte nezávislú hliníkovú dosku alebo plastovú slnečnú clonu asi 50-100 mm nad krabicu, aby ste zabránili priamemu slnečnému žiareniu, aby svietilo na hornú časť krabice. Udržujte cirkuláciu vzduchu medzi slnečnou clonou a hornou časťou boxu.
2. Orientácia inštalácie: Ak to podmienky dovoľujú, umiestnite rozvodnú skriňu smerom na sever alebo severovýchod, aby ste minimalizovali priame slnečné svetlo popoludní.
3. Vyvýšená inštalácia: Minimálne 0,5 metra nad terénom, aby sa zabránilo vplyvu plošného sálavého tepla a akumulácie vody.

Vnútorné usporiadanie a tepelné hospodárstvo

1. Izolácia zdroja tepla: Komponenty s vysokou tvorbou tepla (ako sú transformátory a nabíjacie moduly) umiestnite do blízkosti ventilačných otvorov alebo do samostatných oddelení.
2. Káblový žľab nechajte prázdny: Udržujte vnútorný priestor voľný, aby ste zabránili nahromadeniu káblov, aby bránili prúdeniu vzduchu.
3. Inštalácia dosiek na odvádzanie tepla: Naneste tepelnú pastu na zadnú stranu vysokovýkonných komponentov a pripevnite ich na hliníkovú základnú dosku na odvádzanie tepla, aby odvádzala teplo ku kovovému krytu skrinky.

 Skutočné prípady merania a návrhy na výber

Spoločnosť Ouyue Electric kedysi poskytla vonkajšie rozvodné boxy pre autobusovú nabíjaciu stanicu v južnom pobrežnom meste. Namerané údaje v lete ukázali, že:

• Teplota okolia: 38℃ (14:00)
• Farba škatule: RAL 7035 svetlošedá
• Konštrukcia: Dvojvrstvový vrchný kryt + obojstranná žalúziová ventilácia + 80 mm² ventilačná plocha
• Vnútorné vybavenie: 1 istič 63A, 2 prepäťové ochrany, 1 elektromer
• Skutočné výsledky merania ukazujú, že najvyššia teplota vo vnútri škatule je 52 ℃, čo je o 11 ℃ nižšia ako teplota jednovrstvovej tmavošedej škatule. Všetky zariadenia fungujú normálne bez akéhokoľvek javu tepelného vypnutia.

Návrh na výber

Pre všeobecné vonkajšie rozvodné boxy: Uprednostňuje sa použitie svetlých nástrekov a prirodzeného prúdenia na oboch stranách, čo si nevyžaduje dodatočné náklady.

V južných oblastiach s vysokou teplotou a vlhkosťou v lete: Odporúča sa pridať axiálne ventilátory s reguláciou teploty prúdenia alebo zvoliť dvojvrstvové stropy.

Pre scenáre generujúce teplo s vysokou hustotou, ako je prispôsobenie nabíjacej hromady a skrine na konverziu frekvencie: Nakonfigurujte výmenníky tepla alebo klimatizačné jednotky skrine a súčasne vypočítajte požiadavky na generovanie tepla a rozptyl tepla.

Kľúčové body dennej údržby

1. Každý mesiac skontrolujte, či nie sú vetracie otvory upchaté prachom alebo pavučinami, a vyčistite siete proti hmyzu.
2. Každý štvrťrok otestujte, či spínač ovládania teploty a ventilátor fungujú normálne.
3. Skontrolujte stav starnutia tesniaceho pásu a včas vymeňte pásik z tvrdenej gumy.
