Púštne fotovoltaické šialenstvo prichádza. Vydrží to vaša rozvodná skriňa? Prispôsobená príručka pre rozvodné boxy z nehrdzavejúcej ocele odolné voči vysokej teplote

I. Príležitosti na Blízkom východe: Trh s fotovoltaikou v biliónoch juanov vyvoláva obrovský dopyt po fotovoltaických skriniach

Saudská Arábia a Spojené arabské emiráty presadzujú energetickú transformáciu bezprecedentnou rýchlosťou a Blízky východ sa stáva „zlatým trhom“ pre čínske energetické zariadenia, aby sa dostali do celého sveta. Podľa údajov z priemyselných výstav Saudská Arábia plánuje do roku 2030 investovať 100 miliárd amerických dolárov do výroby obnoviteľnej energie s cieľom zvýšiť podiel obnoviteľnej energie na 50 % do roku 2030.

Spojené arabské emiráty plánujú do roku 2030 výrazne zvýšiť podiel čistej energie a v priebehu nasledujúcich piatich rokov investovať viac ako 60 miliárd amerických dolárov do výstavby a modernizácie energetickej infraštruktúry.

Dva super projekty sa stali hlavnými motormi fotovoltaického boomu na Blízkom východe. Jedným je projekt zeleného vodíka NEOM (Future New City) v Saudskej Arábii. Tento projekt stavia 2,2 GW fotovoltaickú elektráreň, 1,65 GW veternú farmu a 400 MWh batériový systém skladovania energie. Ide o najväčší svetový projekt zeleného vodíka.

Druhým je solárny park Mohammeda bin Rashida v Dubaji. Ako najväčší samostatný solárny park na svete sa chystá do prevádzky jeho šiesta fáza s výkonom 1 800 MW a siedma fáza 2 000 MW fotovoltaického systému so systémom skladovania energie 1 400 MW začala výberové konanie. Celková plánovaná inštalovaná kapacita je 7 260 MW s investíciou 13,6 miliardy amerických dolárov.

V tomto kole stavebného boomu si pozornosť zasluhuje jasný signál obstarávania: Keď generálni dodávatelia EPC v Saudskej Arábii a Spojených arabských emirátoch vyberajú dodávateľov zariadení, pieskovovzdorné rozvodné skrine a vonkajšie korpusy z nehrdzavejúcej ocele sú uvedené ako hotspoty dopytu a vyžaduje sa, aby mali úroveň ochrany IP55 alebo vyššiu a boli overené na prevádzku v prostredí s teplotou 50 °C.

II. Dvojití zabijaci púštnej klímy: piesková invázia a starnutie pri vysokých teplotách

Obyčajnýnehrdzavejúca oceľaleboželezné rozvodné skrinedobre fungujú v miernych oblastiach. Po umiestnení do púští Blízkeho východu však okamžite čelia dvom osudovým výzvam:

Výzva jedna: Piesok a prach

V púštnych oblastiach prekračuje ročný počet dní piesku a prachu 100 a unášané častice piesku majú veľkosť častíc v rozsahu od 0,1 do 0,5 mm, čo je dostatočné na preniknutie do bežných utesnených štruktúr.

Keď sa piesok a prach dostanú do krabice, hromadia sa na povrchu dosky plošných spojov, čo predstavuje riziko skratu. Prilepenie na povrch chladiča znižuje účinnosť odvodu tepla o viac ako 30%. Dlhodobé opotrebovanie môže tiež spôsobiť prasknutie tesniaceho pásu, čím sa vytvorí začarovaný kruh.

Druhá výzva: Vysoká teplota

V extrémne vysokých teplotách leta na Blízkom východe môže povrchová teplota škatuľky na priamom slnku dosiahnuť 75-80°C. Ak je konštrukcia rozvádzača tepla nedostatočná, vnútorná teplota môže ľahko presiahnuť 60 °C, čo ďaleko presahuje optimálny pracovný rozsah 40-55 °C pre väčšinu elektrických komponentov. Pri vysokoteplotnom vypaľovaní obyčajné gumené tesniace pásiky starnú a tvrdnú zrýchleným tempom a elektrostatický práškový náter postupne stráca lesk a prášková.

Ochranná schopnosť krabicového telesa sa časom rozpadá. Závažnejšie je, že teplotný rozdiel medzi dňom a nocou môže dosiahnuť 30°C. V dôsledku rozdielu v koeficiente tepelnej rozťažnosti vzniká napätie medzi telom kovovej skrine a vnútornými komponentmi. Po dlhodobom opakovaní môže dôjsť k prasknutiu zvaru a uvoľneniu skrutiek.

III. Päť prispôsobených riešení pre rozvodnú skriňu z nehrdzavejúcej ocele v púštnej kvalite Ouyue Electric

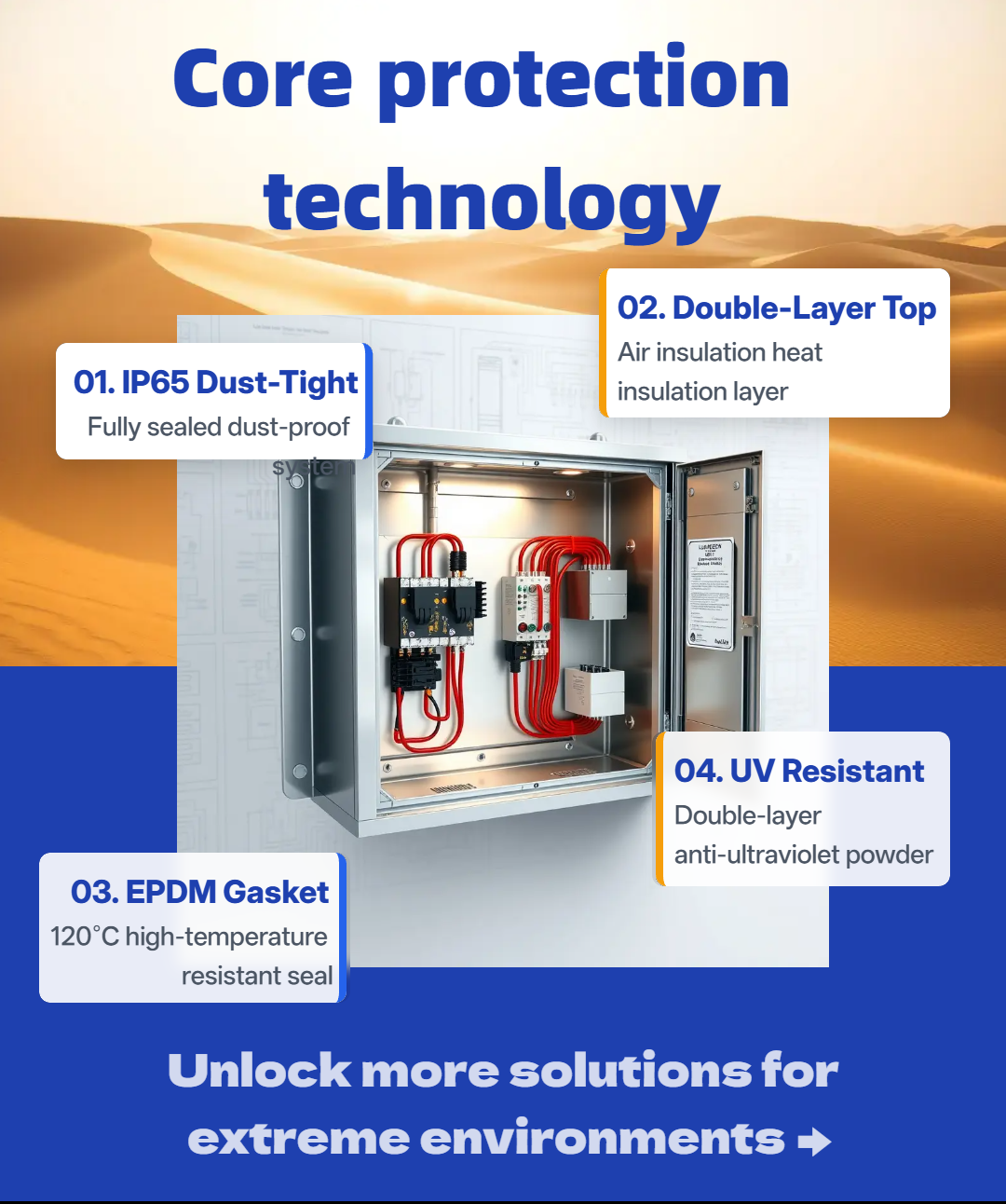

V reakcii na špeciálne požiadavky trhu na Blízkom východe vyvinula spoločnosť Ouyue Electric kompletné prispôsobené riešenie pre rozvodné boxy z nehrdzavejúcej ocele na úrovni púšte v piatich rozmeroch: ochrana, tepelná izolácia, tesnenie, náter a testovanie.

1. IP65 prachotesná konštrukcia

Fotovoltaický projekt na Blízkom východe vyžaduje ochranu IP55 alebo vyššiu, zatiaľ čo spoločnosť Ouyue Electric priamo porovnáva so štandardom IP65. Podľa IEC 60529 znamená IP6X úplnú prachotesnosť – box je na testovanie umiestnený v boxe na piesok a prach pod podtlakom. Po otvorení krytu na kontrolu by sa do vnútra nemal dostať prach.

Pokiaľ ide o implementačnú cestu, prijímame trojitú tesniacu obrannú líniu: medzi dverovým panelom a karosériou je vložený penový tesniaci pás EPDM s uzavretými bunkami, aby vytvoril prvú súvislú tesniacu plochu; Všetky upevňovacie skrutky sú vybavené nerezovými podložkami a gumenými O-krúžkami. Vstupné a výstupné otvory majú dvojvrstvové káblové tesniace spoje.

Prax fotovoltaických elektrární v prostredí Gobi ukazuje, že schéma použitia labyrintových tesniacich tesnení v kombinácii s tesneniami zo silikónovej gumy môže znížiť priepustnosť piesku a prachu o 90 %. Tesniaci dizajn Ouyue Electric bol na tomto základe vylepšený na plnú nerezovú tesniacu drážku + kontinuálny penový tesniaci pás EPDM, ktorý má viac výhod v životnosti tesnenia a odolnosti voči teplote.

2. Dvojvrstvový vrchný kryt pre tepelnú izoláciu

Pre boxy, ktoré sú úplne vystavené páliacemu slnku, pridávame zavesený horný kryt slnečníka nad hlavný box, ktorý vytvára 50 mm vzduchovú izolačnú vrstvu medzi horným krytom a horným povrchom boxu. Tento dizajn odkazuje na vyspelé riešenie pasívnej izolácie v priemysle - blokovanie priameho vedenia tepla slnečného žiarenia do vnútra boxu cez dvojvrstvovú štruktúru.

Namerané údaje ukazujú, že pri teplote okolia 45°C a intenzite slnečného žiarenia 1000W/m² je možné znížiť vnútornú teplotu nerezovej rozvodnej skrine vybavenej dvojvrstvovým vrchným krytom o 6-10°C v porovnaní s jednovrstvovým vrchným krytom a nie je potrebná vôbec žiadna dodatočná spotreba energie.

3. Tesniace pásy odolné voči vysokej teplote

Bežné gumené tesniace pásy pri nepretržitom vypaľovaní nad 80 °C stvrdnú, prasknú a podstúpia trvalú deformáciu tlakom v priebehu 3 až 6 mesiacov, čo vedie k poruche tesnenia. Ouyue Electric volí EPDM (Ethylene Propylene Diene Monomer) penové tesniace pásy s uzavretými bunkami, ktoré dlhodobo odolávajú teplote až 120 °C a krátkodobo špičkovej teplote až 150 °C.

Poprední dodávatelia tesniacich materiálov v tomto odvetví overili, že vysokokvalitné tesniace pásy zo silikónovej gumy a EPDM dokážu zachovať vynikajúcu odolnosť a tesniaci výkon v zložitom vonkajšom prostredí, čím sa zabezpečí splnenie IP67 a vyšších úrovní ochrany.

Okrem toho má prierez tesniaceho pásu dizajn v tvare písmena D, pričom miera stlačenia je regulovaná na 30 % až 40 %. To nielen zaisťuje dostatočný tesniaci tlak, ale ponecháva aj elastickú rezervu na zvládnutie studených a horúcich cyklov.

4. Dvojvrstvový nástrek odolný voči vysokej teplote

Hoci samotná nehrdzavejúca oceľ 304 je odolná voči korózii, pod dvojitým účinkom silných ultrafialových lúčov a vysokých teplôt na Blízkom východe bude povrch holej dosky stále oxidovať a rýchlo sa odfarbovať. Prijímame dvojvrstvový proces elektrostatického striekania prášku: základný prášok poskytuje základňu priľnavosť a antikoróznu ochranu, zatiaľ čo múka ponúka odolnosť voči poveternostným vplyvom a vlastné farby.

Hrúbka každej vrstvy filmu je prísne kontrolovaná v rozmedzí 60-90μm. Priemyselná prax ukazuje, že striekanie 80-120μm vonkajšieho prášku môže účinne odolávať vonkajšej erózii.

Pre rozvodnú skriňu Iron je dvojvrstvový nástrek ešte dôležitejší – pred nástrekom sa vykonáva fosfátovanie na báze zinku v kombinácii s vonkajším epoxy-polyesterovým práškom. Test soľným postrekom môže dosiahnuť viac ako 500 hodín, čo spĺňa požiadavky na vývoz.

5. Údaje zo správy o experimentálnom teste dokazujú

Ouyue Electric poskytuje nasledujúce testovacie správy alebo podporu pre každý produkt na úrovni púšte.

IV. Duálna certifikácia CE/IP65: Technický preukaz na export na Blízky východ

Projekty EPC v Saudskej Arábii a Spojených arabských emirátoch vo všeobecnosti akceptujú čínske štandardy (GB), ale stále existujú jasné požiadavky na certifikáciu CE a úrovne ochrany. Nerezová rozvodná skriňa Ouyue Electric prešla certifikáciou CE a testom ochrany IP65.

Produkt je v súlade s normou ochrany krytu IEC 60529 a spĺňa minimálnu prahovú požiadavku „IP55 alebo vyšší stupeň ochrany“ pre generálnych dodávateľov EPC v projekte fotovoltaiky na Blízkom východe.

V. Otvorte prispôsobenie distribučnej skrinky na úrovni púšte pomocou nákresov

Či už sa podieľate na prispôsobovaní zariadení pre veľké fotovoltaické projekty na Blízkom východe, ako je NEOM v Saudskej Arábii a MBR Solar Park v Dubaji, alebo si rezervujete vysokoteplotne odolné a pieskovovzdorné produkty pre trh na Blízkom východe, Ouyue Electric môže poskytnúť celý rad prispôsobených služieb od výberu materiálu, konštrukčného návrhu až po podporu certifikácie CE/IP65.

Výroba hotového výrobku trvá len 7 dní po potvrdení výkresov výrobku. Vitajte, ak chcete poslať svoje technické požiadavky alebo špecifikácie krabice pre projekt púšte. Poskytneme vám kompletné riešenie vrátane overenia úrovne ochrany, výberu materiálu odolného voči vysokej teplote a rýchleho plánovania vzoriek, ktoré vám pomôžu úspešne zabezpečiť objednávky na Blízkom východe.
