Spoločnosť Ouyue Electric uviedla na trh dvojvrstvový oddelený kovový plášť rozvodnej skrine: s oddelenými silnoprúdovými a slaboprúdovými zónami a predinštalovanými kolíkmi skracuje čas montáže kompletných súprav.

I. Sériová výroba skutočné natáčanie: Štandardizované skrine sú zoradené a schádzajú z výrobnej linky, intuitívne prezentujú schopnosť dávkového dodania

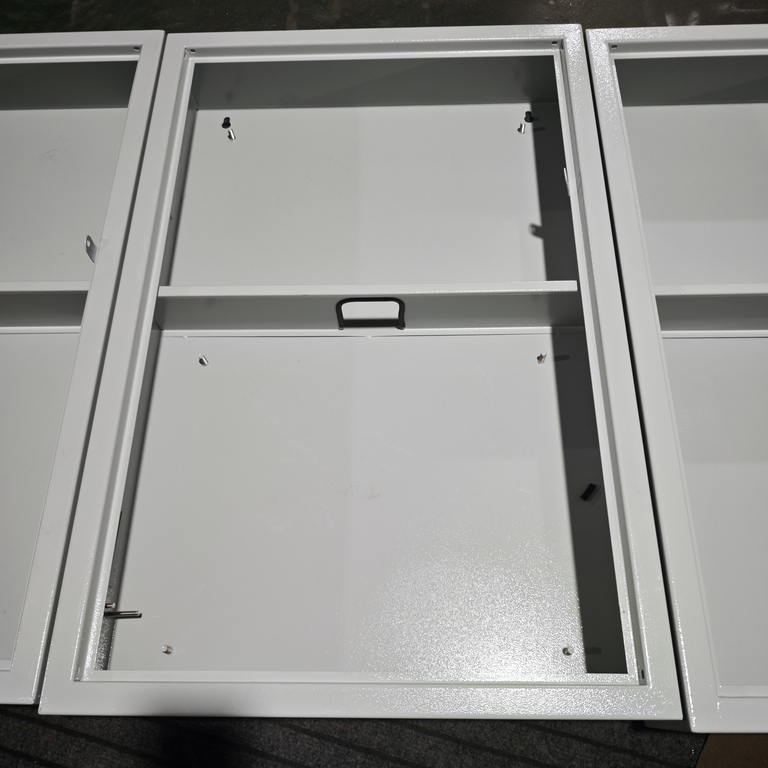

Prvá skutočná fotografia zachytávala scénu radu dvojvrstvových oddelených kovových plášťov rozvodných skríň umiestnených vedľa seba v montážnom priestore dielne. Korpus skrine ešte nemá osadený výplň dvierok, ale detaily opracovania plechu samotného korpusu krabice sú úplne odkryté - hrany a rohy rámu sú pravidelné, línie ohybov sú čisté a zvary sú hladké bez otrepov.

Hlavné telo skrine je vyrobené z kvalitného oceľového plechu valcovaného za studena, ktorý je vytvorený rezaním laserom a CNC ohýbaním v jednom kuse. Rám boxu je zosilnený a vystužený, so silnou nosnosťou a odolnosťou voči nárazom. Povrch prešiel fosfátovaním na odstránenie hrdze a vysokoteplotnou elektrostatickou epoxidovou práškovou úpravou. Povrchová úprava je matná slonovinová biela, s jednotným a hladkým povrchom laku.

 Vyznačuje sa ochranou proti hrdzi, odolnosťou proti korózii, odolnosťou proti poškriabaniu a nie je náchylný na žltnutie, vďaka čomu je vhodný na dlhodobé používanie v suchom vnútornom prostredí. Biely práškový vzhľad je jednoduchý a moderný a je vysoko koordinovaný s prostredím dekorácie interiéru tovární, stavebných distribučných miestností, laboratórií atď.

Procesný odkaz	Spôsob spracovania	Funkcia
Základný materiál	Vysokokvalitný oceľový plech valcovaný za studena, vytvorený CNC ohýbaním v jednom kuse	Vysoká pevnosť, nie je náchylná na deformáciu a rám je zahustený a vystužený
Zváranie	Presné bodové zváranie, s hladkým brúseným zvarovým švom	Tesniaci základ je dobrý, bez otrepov alebo ostrých hrán
Predúprava	Fosfátovanie na odstránenie hrdze	Zvýšte priľnavosť práškových náterov a vytvorte základnú vrstvu proti hrdzi
Náter	Vysokoteplotný elektrostatický epoxidový práškový náter, matná slonovinová biela	Antikorózna, odolná proti poškriabaniu a nie je náchylná na žltnutie

II. Podrobné vysvetlenie vnútornej konštrukcie: Integrovaná deliaca priečka + predinštalované kolíky zjednodušujúce kompletnú montáž od úrovne plechu

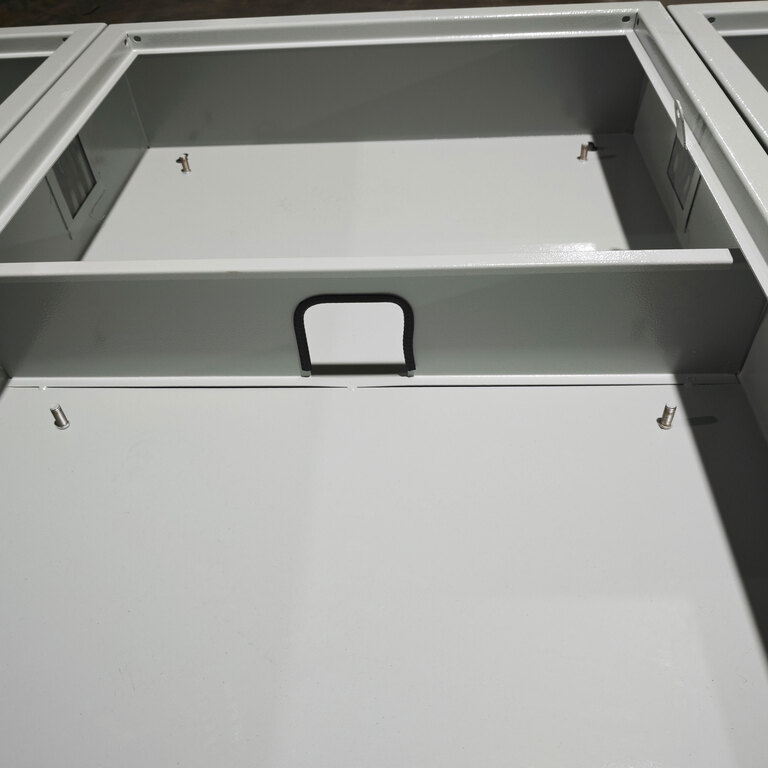

Druhá skutočná fotografia otvára vnútornú štruktúru skrine a jasne prezentuje základný dizajn tohto produktu - dvojvrstvovú priečku a predinštalovaný systém kolíkov.

Integrovaná kovová deliaca doska: Silná a slabá elektrina sú oddelené a vedenie je čisté

Vo vnútri krabice je horizontálne inštalovaná integrovaná kovová deliaca doska, ktorá rozdeľuje vnútornú dutinu na dve nezávislé inštalačné priehradky v hornej a dolnej časti. Priečka je privarená a pripevnená k rámu krabice, vyznačuje sa vysokou pevnosťou, odolnosťou proti ohybu a schopnosťou podopierať ťažšie elektrické komponenty. Hlavná hodnota tejto štruktúry spočíva v dosiahnutí oddelenia silnej a slabej elektriny alebo v hierarchickom usporiadaní komponentov:

Horná priehradka:Môže sa použiť na inštaláciu ovládacích a signálnych komponentov, ako sú prístroje, kontrolky, moduly PLC, svorkovnice atď.

Spodná priehradka:Používa sa na usporiadanie komponentov hlavného obvodu, ako sú ističe, stýkače, tepelné relé a medené prípojnice.

Horná a spodná priehradka sú fyzicky izolované, aby sa zabránilo elektromagnetickému rušeniu generovanému veľkým prúdom v hlavnom obvode ovplyvňovať presnosť signálu riadiaceho obvodu. Zároveň sa výrazne zníži krížové rušenie čiar a pri údržbe sú na prvý pohľad zreteľné rozlišovacie čiary.

Priechod drôtu: Horná a dolná priehradka sú vzájomne prepojené a nepoužíva sa žiadne bočné vinutie

V strede priečky je otvorený dlhý drôtený priechod v tvare pásu. Drôty medzi horným a spodným oddelením môžu byť priamo spojené cez tento priechod bez toho, aby ste museli obchádzať bočnú stranu krabice na zapojenie. Vďaka tomuto detailnému dizajnu je cesta zapojenia najkratšia a najpravidelnejšia. Káblové žľaby môžu byť priamo zarovnané s káblovými križovatkami na kladenie, čím sa súčasne zvyšuje efektivita montáže a estetický vzhľad.

Vopred nainštalované pevné kolíky z nehrdzavejúcej ocele v štyroch rohoch: eliminujú potrebu vŕtania a závitovania na mieste

Pevné skrutkové kolíky z nehrdzavejúcej ocele sú vopred privarené v štyroch rohoch hornej a dolnej časti skrinky, čo je kľúčový konštrukčný prvok, ktorý výrazne skracuje celkový čas montáže. Pri tradičných inštaláciách skríň si montáž elektrických komponentov vyžaduje meranie na mieste, polohovanie, vŕtanie a závitovanie – procesy, ktoré sú nielen časovo náročné, ale prinášajú so sebou aj riziko nesprávne zarovnaných otvorov, ktoré vedú k nezabezpečeným inštaláciám. S predinštalovanými čapmi sa tento proces posúva dopredu do fázy výroby plechu. Po prijatí skrinky môžu montážnici priamo zaistiť nástroje, istiace lišty, montážne dosky, svorkovnice a ďalšie komponenty pomocou skrutiek na predvŕtaných kolíkoch, čím sa eliminuje potreba akéhokoľvek opracovania na mieste.

Ak vezmeme ako príklad rozvodnú skriňu s 10 okruhmi, predinštalovaný dizajn skrutiek môže ušetriť približne 30 až 40 minút času montáže. Pri rozsiahlych inžinierskych zákazkách sú akumulované úspory nákladov na prácu a čas značné.

III. Teleso dverí a montáž: Kompletná sada, vhodná pre rôzne scenáre použitia

Ľavá strana boxu je vyhradená pre montáž dverových pántov a je zladená s bielymi boxovými dverami rovnakej špecifikácie. Na obrázku je vidieť, že výplne dverí z rovnakej šarže sú umiestnené na boku a čakajú na montáž. Korpus dverí je možné vybaviť zámkami a pozorovacími oknami podľa požiadaviek zákazníka. Po zatvorení môže dosiahnuť prachotesnú ochranu a zabrániť neprofesionálom v chybách.

Spôsob inštalácie využíva exponovaný nástenný typ. Zadná strana boxu je vyhradená otvormi na zavesenie, ktoré je možné upevniť priamo na stenu bez ďalších konzol. Pre scenáre, ktoré vyžadujú pozemnú inštaláciu, môže byť voliteľne vybavená aj základná konzola.

IV. Typické scenáre aplikácie

Štandardizovaná plechová konštrukcia dvojvrstvového oddeleného kovového plášťa rozvodnej skrine a flexibilný predinštalovaný kolíkový systém ho robia vhodným pre rôzne scenáre distribúcie energie a riadenia v interiéri

Stavebné rozvody elektrickej energie: V hornom a dolnom oddelení sú usporiadané podlahové rozvodné skrine, rozvádzače osvetlenia, hlavné vypínače a odbočovacie vypínače.

Priemyselné ovládanie:Riadiaca skriňa PLC, elektrická riadiaca skrinka na prispôsobenie zariadení. Ovládače a svorky sú inštalované v hornom oddelení a komponenty pohonu sú usporiadané v spodnom oddelení.

Laboratórium a čistá dielňa:Vzhľad s bielym práškovým nástrekom je v súlade s vnútorným prostredím a spĺňa prachotesné a estetické požiadavky čistých scenárov.

Hromadné inžinierske obstarávanie:Štandardizovaná štruktúra podporuje výrobu vo veľkom meradle a rýchle dodanie, vhodné na centralizované párovanie veľkých stavebných projektov.

V. Od plechu po kompletné súpravy: Zjednodušte si proces montáže pomocou štandardizovaných škrupín

Spoločnosť Ouyue Electric sa zaviazala poskytovať zákazníkom efektívnejšie a štandardizované riešenia elektrických krytovúroveň výroby plechu. Dvojkomorové kovové kryty sú vybavené integrovanými prepážkami, predinštalovanými montážnymi kolíkmi a štandardizovaným rámom, ktorý výrobcom panelov a inžinierom ponúka produkty krytov, ktoré kombinujú konštrukčnú pevnosť s jednoduchou montážou.

Po potvrdení výkresov produktu trvá dokončenie hotového produktu iba 7 dní.Či už potrebujete štandardné špecifikácie alebo vlastné návrhy na základe vašich výkresov,pošlite nám prosím svoje technické požiadavky,a my okamžite poskytneme návrhy riešení a plánovanie výroby vzoriek.
