Hromadná výroba skutočných fotografií vonkajšej rozvodnej skrine Ouyue Electric odolná voči dažďu: Kompletný displej od plechovej škrupiny až po kompletnú montáž stroja

I. Plechový plášť: Oceľový plech valcovaný za studena s plastovým povlakom, ktorý zabezpečuje odvod tepla a ochranu pred dažďom

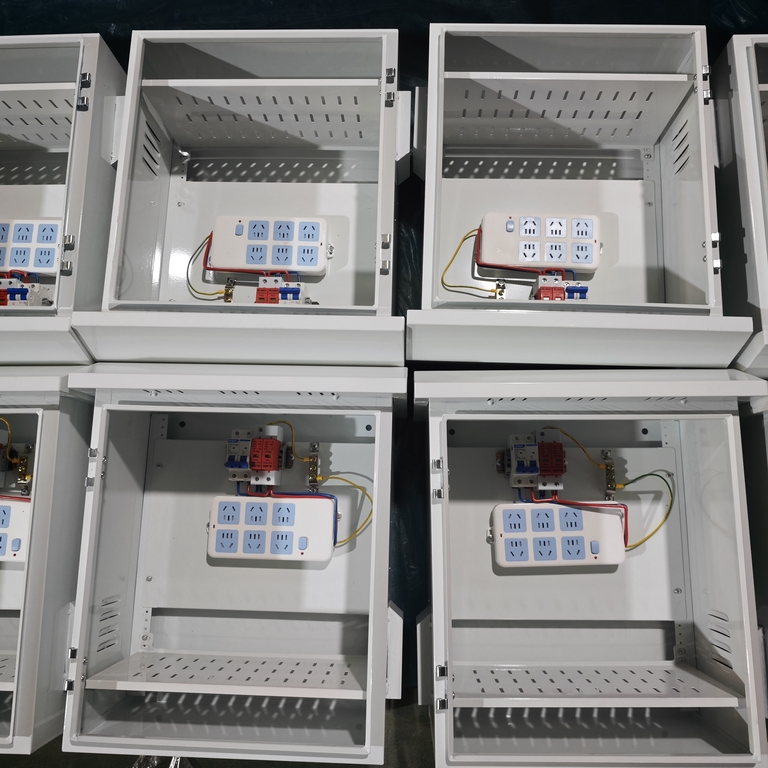

Na prvej skutočnej fotografii sú v montážnom priestore dielne vedľa seba umiestnené desiatky bielych krabíc. Dvierka boxu ešte nie sú nainštalované a remeselné detaily samotných škrupín sú jasne viditeľné. Telo skrine je vyrobené z oceľového plechu valcovaného za studena rezaním laserom a CNC ohýbaním v jednom kuse. Povrch je upravený fosfátovaním na odstránenie hrdze a elektrostatickým práškovým lakovaním. Biely matný náter je rovnomerný a jemný, antikorózny, antikorózny a odolný proti poškriabaniu, vhodný na dlhodobé vonkajšie použitie.

Skriňové telo je navrhnuté s žalúziami na odvod tepla v troch kľúčových polohách: na bočnej aj hornej strane sú oblasti otvárania žalúzií. Žalúzie majú naklonenú štruktúru lisovania smerom nadol, ktorá nielen zaisťuje voľný kanál konvekcie vzduchu, ale tiež zabraňuje priamemu prúdeniu dažďovej vody cez otvory. Teplo generované zariadením vo vnútri boxu počas prevádzky sa odvádza prirodzenou konvekčnou cestou nasávania vzduchu zospodu a výfuku zhora a po stranách, čím sa riadi nárast vnútornej teploty a predlžuje sa životnosť komponentov.

Dvierka boxu sú spojené s korpusom boxu cez nerezový pánt, ktorý sa plynulo otvára a zatvára a nie je náchylný na hrdzavenie. Okraj korpusu dverí je vyhradený inštalačným žliabkom pre vodotesné tesniace gumové lišty, čím sa v kombinácii s EPDM penovými tesniacimi pásikmi s uzavretými bunkami dosiahne utesnenie proti dažďu a prachu v medzere dverí. Zámok dverí využíva otočný jazýčkový zámok špecifický pre vonkajšie prostredie, ktorý možno ovládať uzamknutím, aby sa zabránilo neoprávneným osobám vykonávať náhodné operácie. Zadná strana boxu je vyhradená s otvormi na zavesenie, ktoré podporujú nástennú montáž.

Štrukturálne vlastnosti	Spôsob implementácie	Funkcia
Podklad a náter	Oceľový plech valcovaný za studena + fosfátovanie + elektrostatické práškové lakovanie	Antikorózna a antikorózna
Mriežka na odvod tepla	Bočné a horné nadol sklonené žalúzie sú vytvorené lisovaním	Konvekčný odvod tepla, spätné prúdenie odolné voči dažďu
Tesnenie telesa dverí	Vodotesná tesniaca gumová lišta EPDM + nerezový pánt + otočný jazýčkový zámok	Odolné proti dažďu a prachu a uzamykateľné pre správu
Spôsob inštalácie	Na zadnej strane je vyhradený montážny otvor	Exponovaná inštalácia na stenu

II. Podrobné vysvetlenie vnútornej konfigurácie rozvodnej skrine

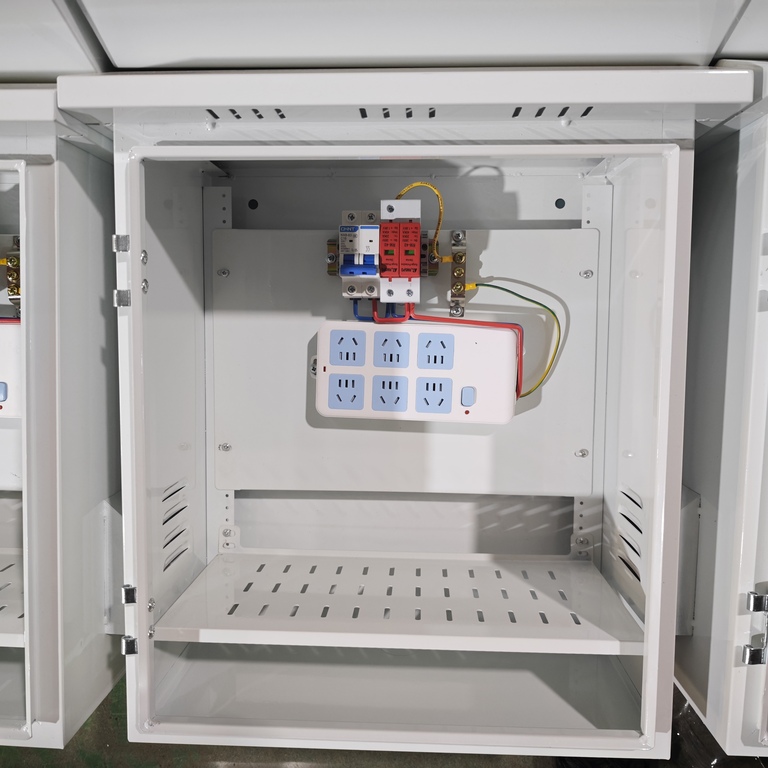

Druhá skutočná fotografia zobrazuje vnútorné detaily vonkajšej rozvodnej skrine odolnej proti dažďu, ktorá dokončila elektrickú montáž. Komponenty vo vnútri krabice sú úhľadne usporiadané v elektrickom reťazci zhora nadol. Veľký počet inštalačných otvorov vyhradených na zadnej doske umožňuje priame upevnenie každého komponentu pomocou skrutiek, vďaka čomu je demontáž, montáž a zapojenie pohodlné a efektívne.

III. Aplikačné scenáre vonkajších rozvodných boxov odolných voči dažďu

Thevonkajšia dažďová rozvodná skriňaintegruje distribúciu energie, ochranu pred bleskom a napájanie zariadení a je široko používaný v nasledujúcich scenároch:

Vonkajšie bezpečnostné monitorovanie:Zabezpečte integrované napájanie a ochranu kamier, doplnkových svetiel a sieťových zariadení na monitorovacích stĺpoch.

Inteligentná doprava:Napájanie riadiacich skríň semaforov na križovatkách a elektronických políc.

Komunikačné základňové stanice:Napájanie a ochrana pred bleskom pre vonkajšie zariadenia mikrozákladňových staníc a opakovacích staníc;

Inteligentné stavenisko:Centrálny napájací box pre zariadenia, ako sú vstupné a výstupné turnikety na stavenisku, monitorovanie prachu a video dohľad.

IV. Kompletný výrobný proces vonkajšej dažďovej rozvodnej skrine od plechu až po elektrickú montáž

Dve reálne fotografie zaznamenávajú dva kľúčové uzly výrobného procesu vonkajších dažďových rozvodných boxov – veľkosériovú hromadnú výrobu plechových plášťov a elektrickú montáž celého stroja. Celý proces je dokončený vo vlastnej továrni Ouyue Electric, od rezania plechového materiálu, ohýbania a zvárania až po práškové lakovanie a lakovanie a potom až po inštaláciu komponentov a testovanie v továrni. Dodacia lehota je kontrolovateľná a kvalita je sledovateľná.

Výroba hotového výrobku trvá len 7 dní po potvrdení výkresov výrobku. Či už potrebujete štandardnú konfiguráciu alebo prispôsobené elektrické riešenie na základe požiadaviek projektu, uvítame, ak nám pošlete svoje technické požiadavky. Čo najskôr poskytneme návrhy riešení a vzorové plánovanie.
