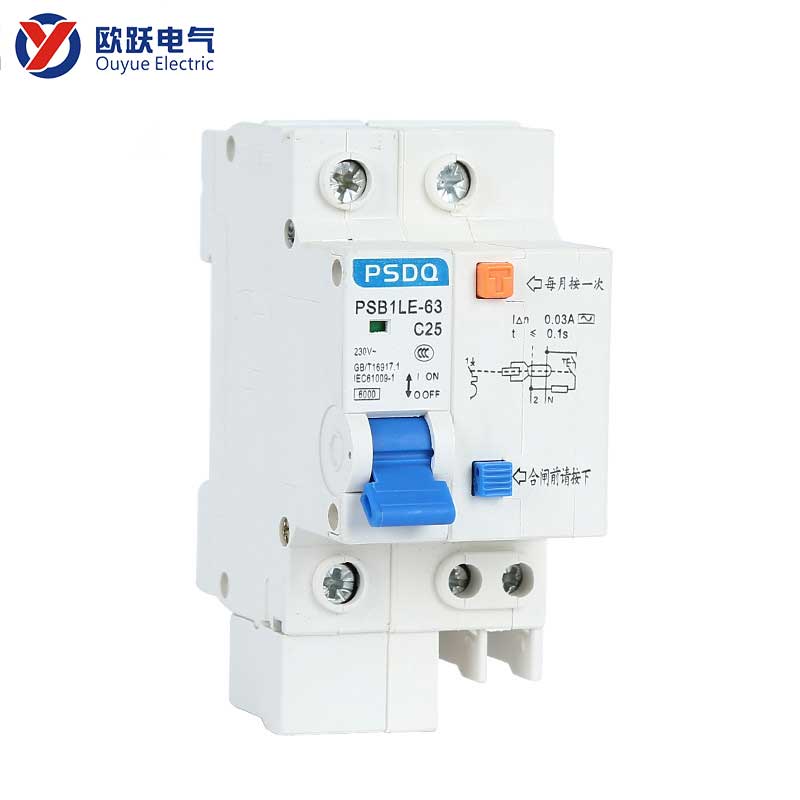

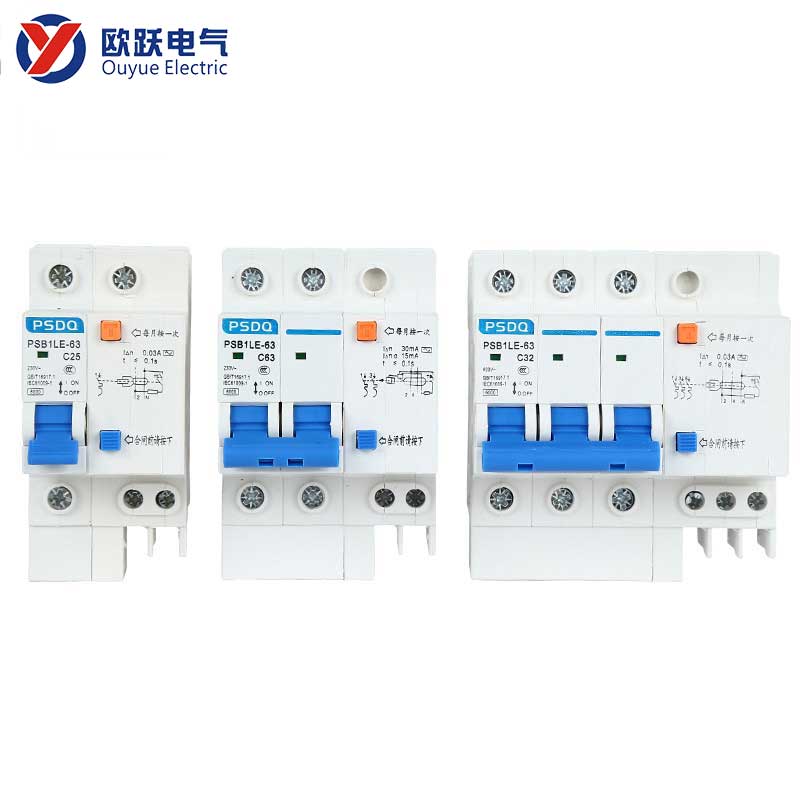

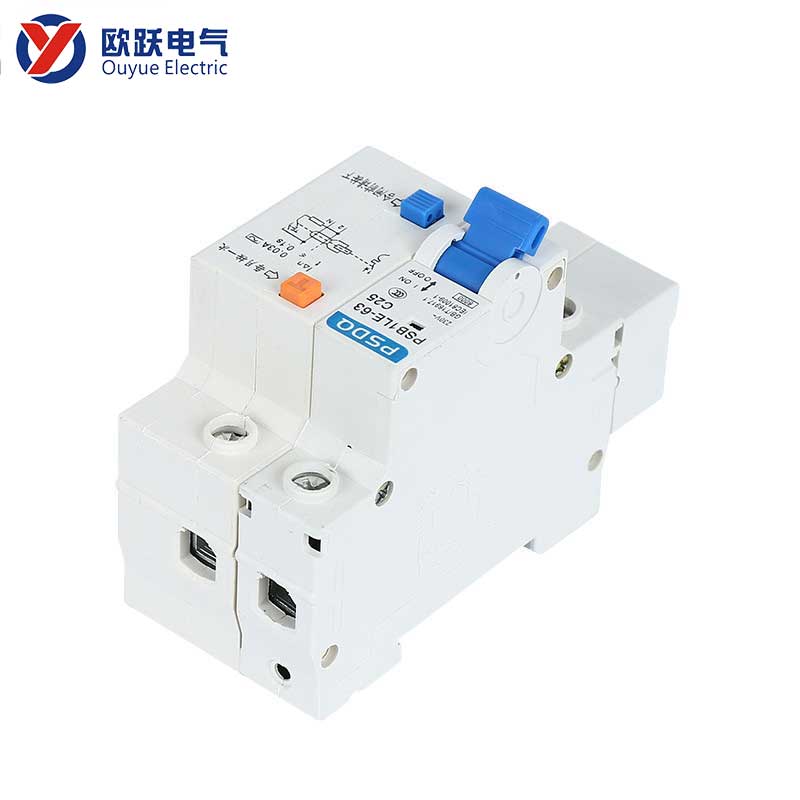

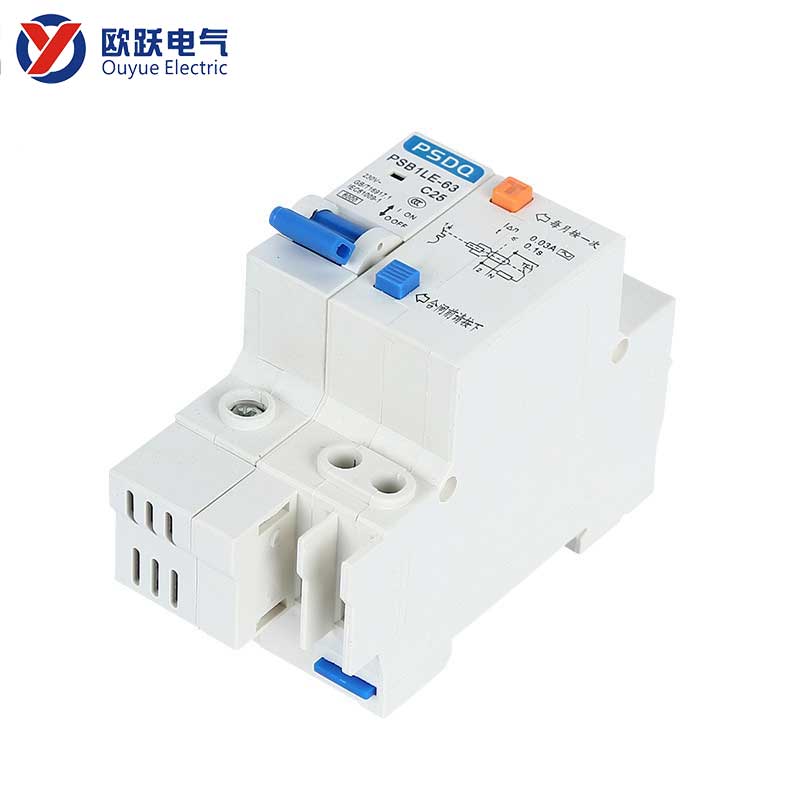

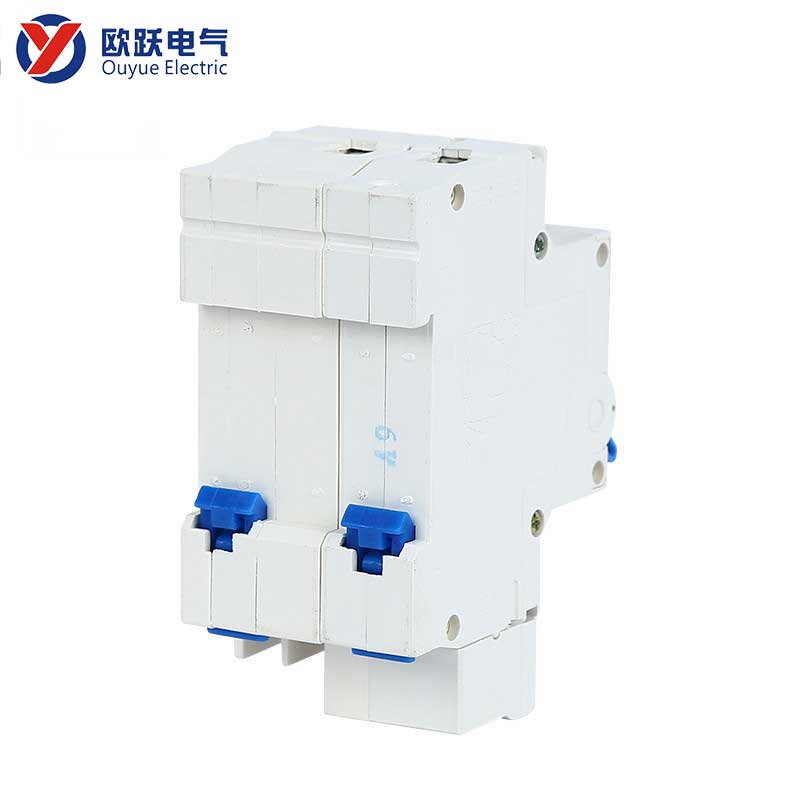

Malý únikový istič 63A 1P+N

Predstavenie produktu

• Vzhľadom na rastúci dopyt po vysokovýkonnej jednofázovej elektrine v moderných obytných, komerčných a iných prostrediach tradičné schémy ochrany obvodu často vyžadujú obsadenie dvoch modulov priestoru (1P istič + únikové príslušenstvo alebo 2P únikový istič), čo môže ľahko spôsobiť problémy s usporiadaním rozvodnej skrine.
• Malý únikový istič 63A 1P+N inovatívne integruje funkcie ochrany proti preťaženiu, skratu a vysokocitlivému úniku v rámci šírky iba jedného štandardného modulu (18 mm) a dokáže súčasne prerušiť fázovú linku (L) a nulovú linku (N). Môže poskytnúť úplnú bezpečnostnú ochranu pre jednofázové vysokoprúdové obvody.

Špecifikácia produktu

Položka parametra	Popis špecifikácie
Model produktu	Malý únikový istič 63A 1P+N
Polárne číslo	1P+N
Menovitý prúd	63A
Menovitý únikový prevádzkový prúd	30 mA
Menovité napätie	230V AC 50/60Hz
Funkcia vypínania	Typ C
Spôsob inštalácie	Štandardná montáž na 35 mm DIN lištu
Certifikát	CE

Otázky a odpovede

Otázka:Aké sú rozdiely v ochrane medzi ističmi úniku 1P+N a 2P?

A:Je úplne ekvivalentná vo funkciách ochrany proti preťaženiu, skratu a úniku v jadre obvodu. Hlavný rozdiel spočíva vo fyzickej štruktúre: 1P+N má kompaktný dizajn s jedným režimom, zatiaľ čo 2P má šírku s dvoma režimami. Oba môžu súčasne odpojiť vedenie L a vedenie N.

Otázka:Ako je v tomto modeli chránená neutrálna čiara (N)?

A:N-pól tohto typu malého únikového ističa 63A 1P+N sa zapína a vypína len synchrónne s fázovým vedením, čím poskytuje izolačnú funkciu. Zvyčajne však nemá nezávislú magnetickú spúšť na ochranu proti preťaženiu (t. j. preťaženie N-pólu samo o sebe nespôsobuje vypnutie). Jeho vlastnosťou je poskytnúť úplnú ochranu proti úniku a bezpečnú bipolárnu izoláciu.
